Crear un PCB de un protoboard (4 / 5 paso)

Paso 4: PCB directo (por arte de magia)

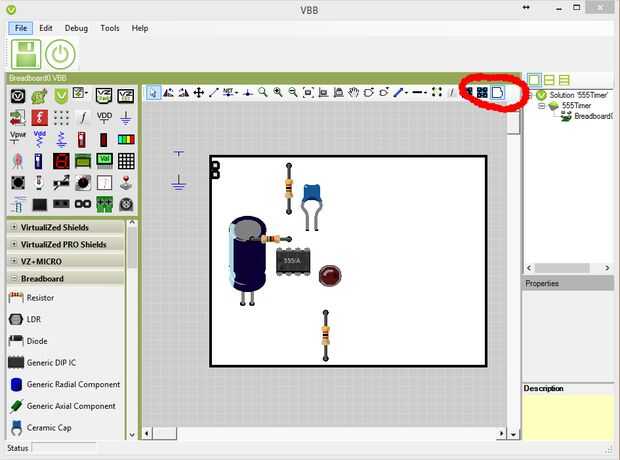

Para convertir el diseño de la placa en un PCB Pulsa el botón de vista previa Directa de PCB . Eso es todo. Es una especie-de la magia.

Para recibir el PCB solo subir el proyecto a VirtualBreadboard para nube-fabbed y envío a su puerta al día siguiente. No estará disponible hasta el final de la campaña de PCBDirect Kickstarter así que compruebe detrás para más detalles.
