Crear un pastillero conectado Internet

el cuadro de P.I.L. - un mejor sistema de recordatorio de medicamento
Los estudios demuestran que las consecuencias de no tomar los medicamentos según órdenes del médico los pacientes pueden ser graves, especialmente en pacientes de edad avanzada. Con sensores y microcontroladores bajo costo de hoy (y el incentivo de la Radio Shack / concurso de Instructables Micro controlador) pensé que debe haber una mejor manera de asegurar mis parientes ancianos están tomando sus medicamentos a tiempo. Este Instructable describe cómo puede utilizar un propulsor de la paralaje micro-controlador para crear la hélice basado Internet registro de pastillero... o la caja de P.I.L. de corto.

¿Qué es el cuadro de P.I.L.?
El cuadro de P.I.L. es una modificación a un pastillero estándar, utiliza un microcontrolador de propulsor de la paralaje para saber cuando un paciente debe tomar su medicamento. Muestra un temporizador de cuenta regresiva una hora antes de la hora de la dosis y entonces cuando llega el momento, genera mensajes audibles, mensajes de segmento del LED 7 y luces LED en el compartimento correcto para abrir. Cuando el paciente abre un compartimiento, un sensor detecta y registra el evento en un archivo de registro accesible de internet (lo que permite familiares o proveedores de atención médica para verificar medicinas se toman el tiempo). Lo más importante es el cuadro de P.I.L. registra el hecho de que un paciente ha perdido su tiempo de servicio y que incluso envía un mensaje de Twitter a alerta familiares y proveedores de atención médica.

Piezas necesarias

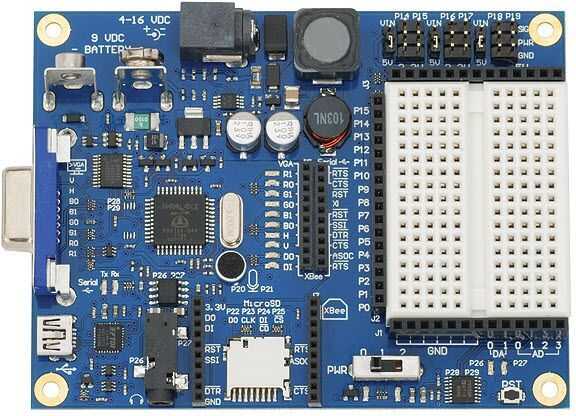

  • 1 microcontrolador - para este proyecto he utilizado un microcontrolador de paralaje hélice (modelode educación ), pero un Arduino funcionaría así.
  • 1 dispensador de la píldora - cubre un recordatorio de la píldora de 7 días Ezy dosis XL con botón pop-up
  • 1 caja de proyecto - utilicé una madera ex-caja de herramientas de un almacén de salvamento
  • 8 microinterruptores - uno para cada día de la semana y otro para detectar la caja de la píldora es que falta
  • Interruptor 1 momentáneo - utilizada para responder a instrucciones del microcontrolador
  • 1 4 dígitos siete segmentos pantalla - muestra los mensajes
  • 2 registros de desplazamiento o para el cableado fácil, utilicé un cambio-me! tarjeta de de tymkrs.com
  • 1 protoboard
  • alambre
  • 1 altavoz - el BOE de la hélice tiene un conector de auriculares de 3,5 mm y se reproducen mensajes de voz sintetizada a través de los altavoces
  • 1 PC -una conexión serial por el puerto USB se utiliza para registrar eventos en el servidor web.
  • módulos XBee (opcionales) - en lugar de una conexión USB como se muestra en el video adjunto, puede opcionalmente utilizar módulos XBee para enviar mensajes de forma inalámbrica desde el cuadro de PIL a la PC
