-Primer lugar, esto es de ninguna manera un fin todos, todos! No tomo ninguna foto durante el rodaje de, pero es muy sencillo!
-Segundo: lo que hice es necesario hacer algunos cables con 110 líneas. Claramente, una advertencia de "no tocar líneas de vivo. No funcionan con líneas vivas. Asegurarse de que todo es desconectar antes de tocar nada expuesto" se necesita.
-Tercero: le ayudo tanto como puedo, pero todavía estoy aprendiendo, por lo que mi conocimiento es limitado.
- Y el punto final: gracias a iceng y steveastrouk por ayudar con esto!
de todos modos, con el maneja, heres las tuercas de los pernos de la cosa. Gen6 no tiene control para la cama de calor. Por lo tanto, si desea agregar una cama de calor a su plataforma de fabricación de la impresora 3D, necesita otros medios para hacerlo. Hay varias formas de hacer esto, pero todos lo que encontré eran caros, o limitada a uno set temp. Ya que mi impresora (Prusa l2) puede manejar ABS y PLA, esto no era algo que quería hacer.

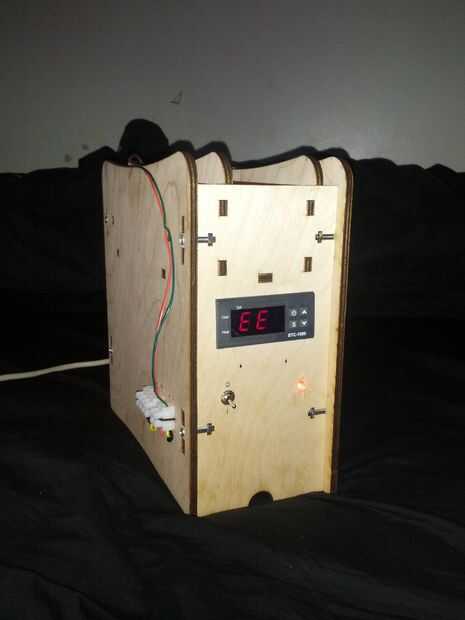

Así, lo que hice fue conseguir un controlador de temperatura PID-basado simplemente y engancha hasta mi sistema!
A continuación, una lista de materiales de lo que se necesita:

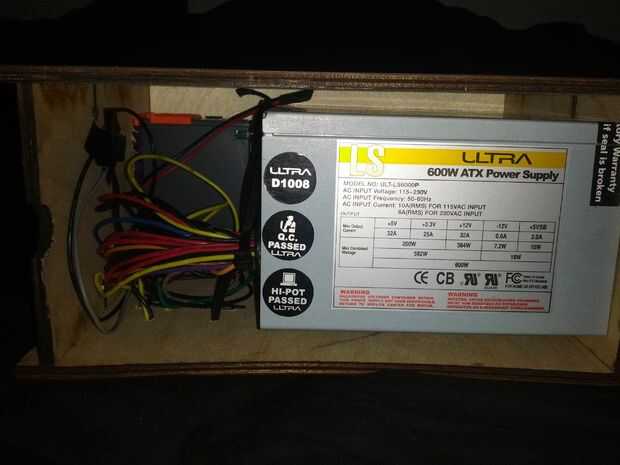

Fuente de alimentación ATX-(puede tener esto para su impresora 3D ya: todo lo que necesitas es un molex de 4 pines del ATX)

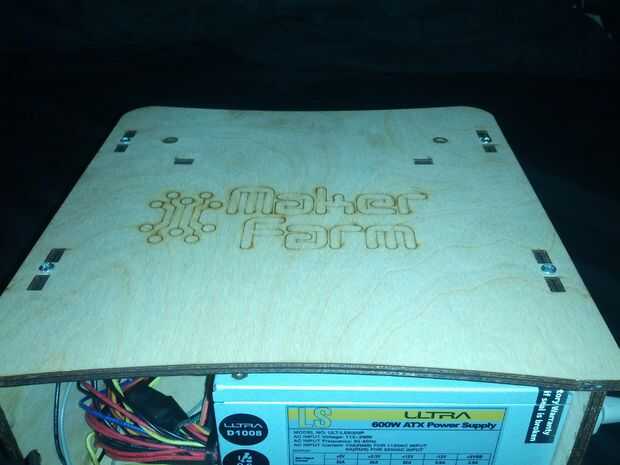

-Algún tipo de caja de proyecto * (yo usé de makerfarm)
-LED * (cualquiera es suficiente)
-Resistencia * (para el LED)
-Pequeño interruptor SPDT *
-Chatarra de alambre (para 12v) y tal vez algunas mango 110v
-Cable de herramienta reemplazo (sólo es necesario si no utiliza el cable de 110v)
-Terminal post tornillos o alambre de conectores
-PID contronller (este es el que compré)
* Estas no son necesarias, pero hacer las cosas más fácil mantener juntos, fáciles de encender/apagar y fáciles de ver cuando su encendido y apagado. Esta utilizará todos los elementos en la lista de materiales, pero puede desechar lo que no es necesario para su uso.
Con las piezas que compró, luego lo que tienes que hacer es dar el controlador PID algún poder. Que aparece en la lista de materiales tiene una necesidad de 110. Lo que hice fue simplemente conseguir un trozo de alambre en la entrada principal de ATXs (tristemente, antes el interruptor) y cables hasta el controlador PID. Plugin rápido me dio un "beep" del PID, mostrando energía, pero sin sensor. Sería el paso dos.
El controlador PID tiene función dos a él: calefacción y refrigeración. Una vez ajustado a la temperatura desea que la cama esté, tendrá una lectura a través del sensor, y ver si hay frío o calor dijo cama. En este caso, estaban haciendo sólo calefacción. Así que usted necesitará conseguir algunos repuesto cable y conectar el sensor y la calefacción punto hacia el exterior de la caja del proyecto. Tenga esto en cuenta:

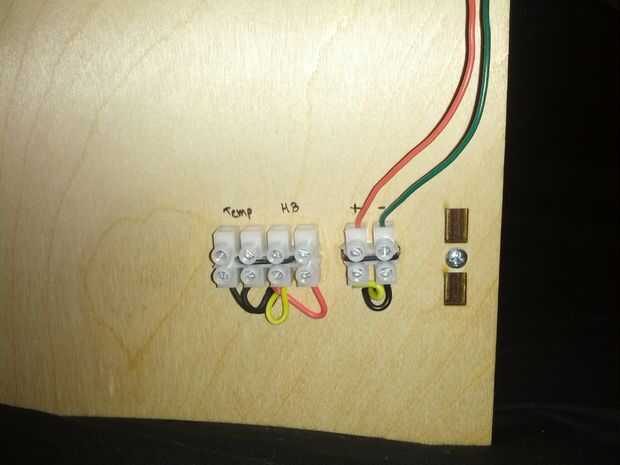

-El sensor no tiene ninguna polaridad, y sólo necesita una escalera ejecutar desde el PID a los bornes en el exterior de su caja. Ni que decir tiene, no son necesarios bornes, pero me gustaba tenerlos para una desconexión si necesito mover mi impresora
-El contacto de calefacción será necesario poder! Se trata de dónde provienen lo molex de 4 pines. Basta con tratar el contacto de la calefacción del PID como un conmutador (SPDT) que usted podría controlador, poner el poder (no más entonces 110v y 10a) en lo que va a la cama de calor. Otra vez, tengo bornes en la parte exterior que conectes a la cama de calor.

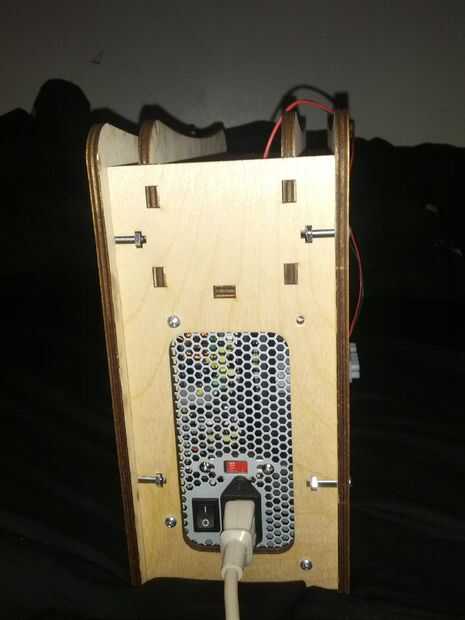

Una vez que haya que hacer, tu bonita mucho set! El sensor que viene con su PID deberá montarse en la parte inferior de su heatbed. En cuanto a los otros elementos en la lista de materiales, estos se utilizan para la fuente de alimentación ATX, que debe ser conectada a la impresora. Si no tienes un ATX ya conectado, el resumen básico de la conexión es la siguiente:
-12v/gnd: estos dos se conectar a la energía el Gen ^ Junta (la polaridad de la mente!!!!)
-Cable de 20 pines/GND de verde: estos dos (cuando está conectado) encenderán el ATX. Tengo un interruptor en la casilla para activar el ATX de encendido/apagado
-Gris cable de GND/ATX: estos dos conectar el LED, para indicar si el ATX es on/off. Nuevamente, cuide la polaridad y da el LED la resistencia necesaria!
Y como un Comentario de cierre, sé que esto es un poco looseend, pero supongo que quien ha hecho un RepRap sabrá lo que están haciendo y poder seguir. Si por alguna razón tienes un problema, no dude en preguntar! Te ayudaré lo mejor que pueda!
