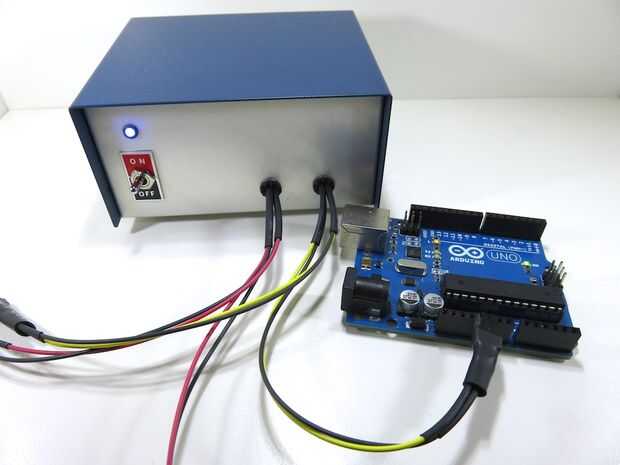

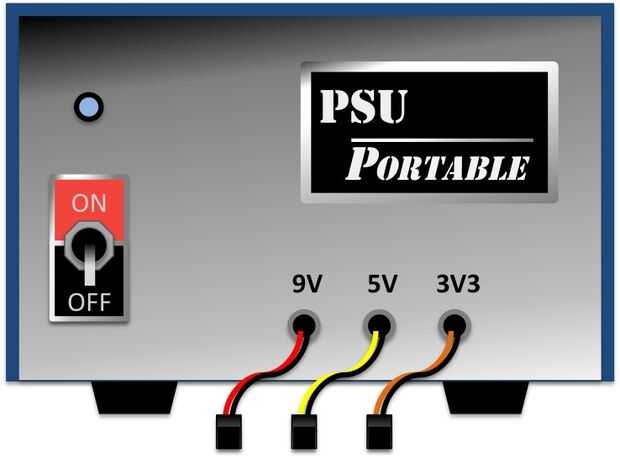

En este tutroial que te voy a mostrar cómo construir - una fuente de alimentación de sobremesa ultra conveniente, portable se puede tomar en cualquier lugar. Que es alimentado por 8 pilas AA así que usted nunca tiene que preocuparse acerca de adaptadores de viaje y es muy ligero para volar!
La lista de compras
Esta es una lista larga, pero los componentes ellos mismos son muy baratos, especialmente si usted puede comprar de una tienda de suministros eléctricos o hardware. Juntan, te cuesta alrededor de £20 en total.
- Se necesita:
- interruptor de 3 vías (x1)
- Resistencias
- 220Ω (x 1)
- LED (x1)
- Condensadores
- 10μF electrolítico (x 5)
- 0.1µF cerámica (x3)
- Reguladores de voltaje
- LM7809, 9V (x 2)
- LM7805, 5V (x 1)
- LD1117-3.3, 3,3 v (x 1)
- Tabla Perf / PCB (preferentemente seguido, aproximadamente 70x45mm) (x1)
- Tubería del encogimiento del calor de los cables (x 1 pack) (x1) (opcional pero recomendado)
- Compartimiento de la batería (8xAA, preferiblemente con conector 9V) (x1)
- Cable de conector 9V (si tienes el compartimento anterior) (x 1)
- Shotkey diodo (x3)
- Cuadro de proyecto (comprar este último después de tener la placa terminada, compartimiento de la batería) (x1)
- También necesitará conectores para llevar la energía a su proyecto.
Notas sobre el uso (para Arduino):
Tenga en cuenta que el + 5V suministro no debe conectarse un Arduino 5V Vcc simultáneamente con cualquier otra fuente de energía. Esto incluye desde el USB. Por lo tanto, utilice el carril de 9V por Vin o el conectador de la C.C. o Desconecte la alimentación antes de conectar a USB.
