Construir un tablero de circuitos de transistor para control mando de aire acondicionado con Arduino (3 / 7 paso)

Paso 3: Taladrado y soldadura

En este paso, usted necesita localizar un lugar perfecto para agregar las patillas de la cabecera. También tienes que notar donde debe ir a través de la tapa posterior del control remoto.

Situado este lugar porque es fácil llegar a la mayoría de las líneas.

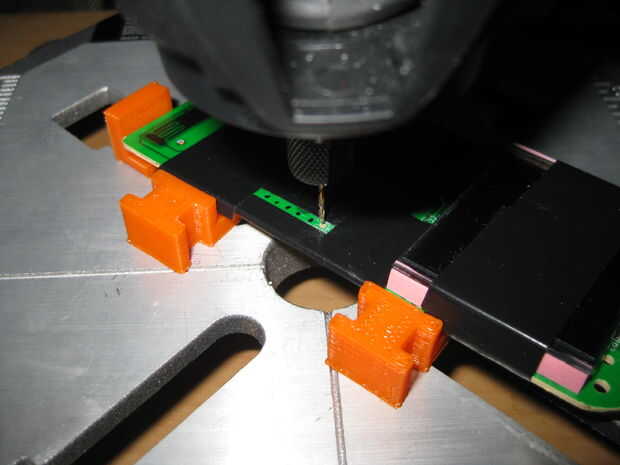

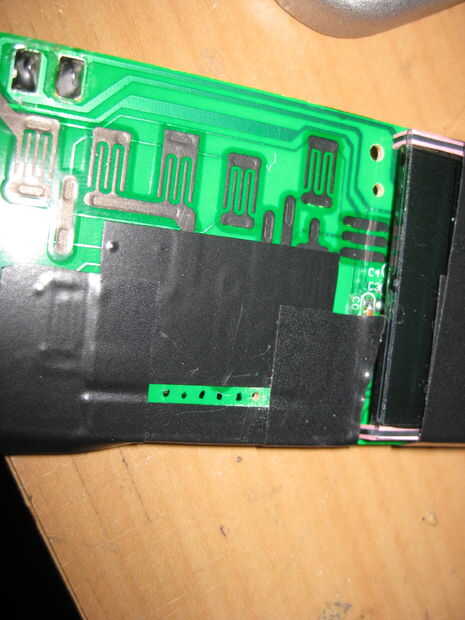

Además, agregar poco de cinta para la pantalla LCD para mantenerla y protegerla al mismo tiempo de soldadura y perforación.

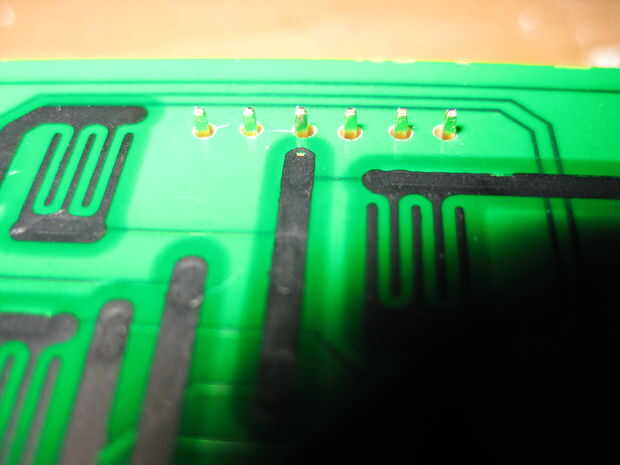

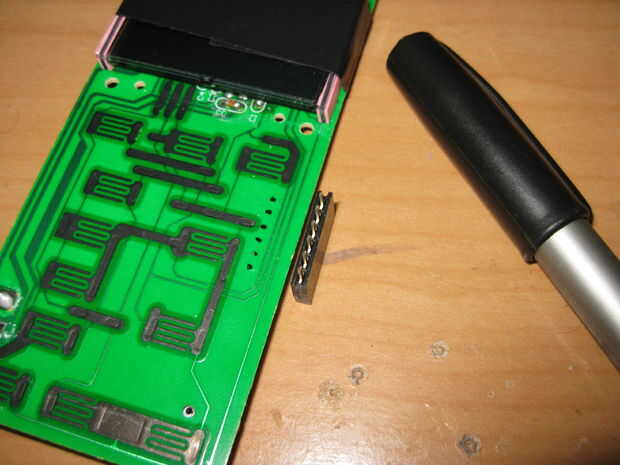

* Utiliza el rotulador para localizar los agujeros para los pernos de la cabecera.
* Comprobar que los pernos se va bien cada vez que haga un agujero.

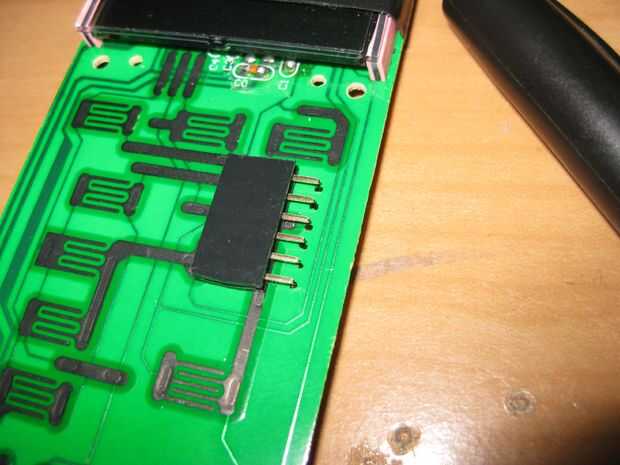

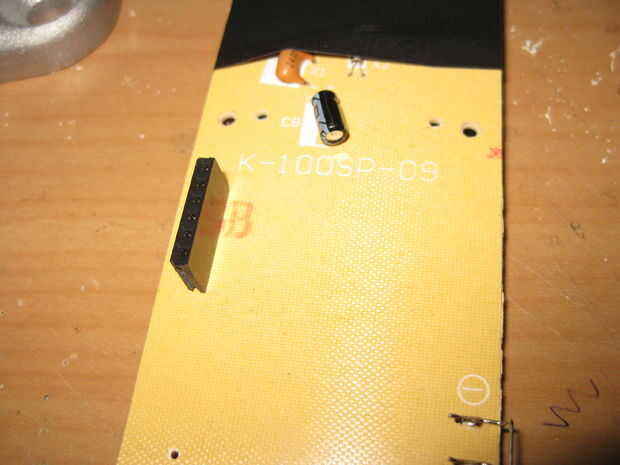

* Poner una cinta muestra cómo la cabecera parece antes de ejecutar.
* Después de comprobar que ajustan muy bien, asegúrese de que no hay nada en la manera en que puede ser pegada desde ambos lados de la Junta.

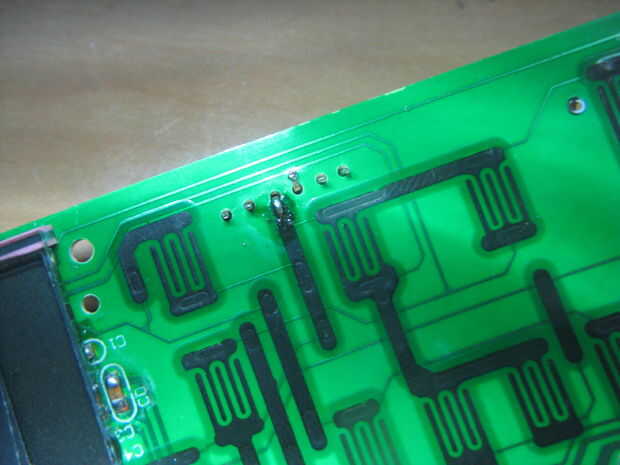

* Usted tiene que utilizar un bisturí para eliminar la capa sobre el cobre frente a los pines seleccionados.

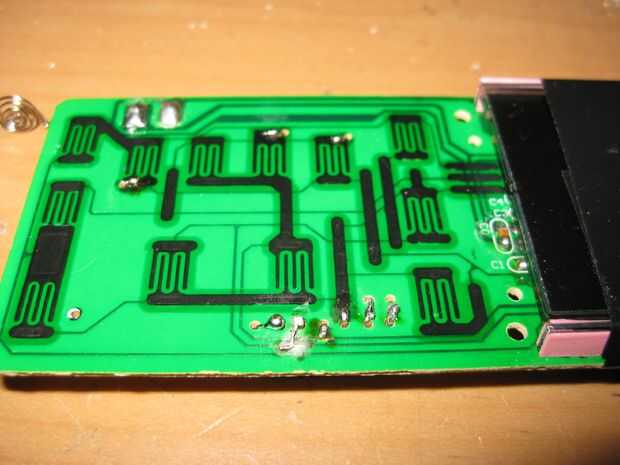

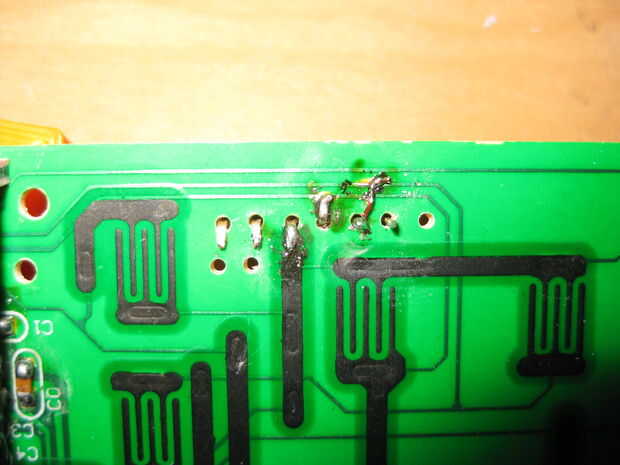

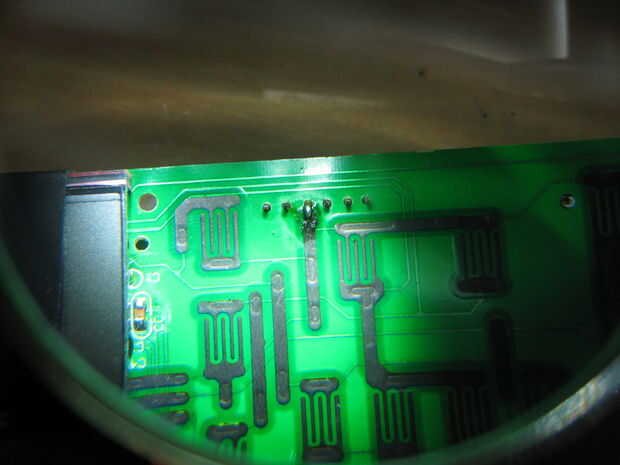

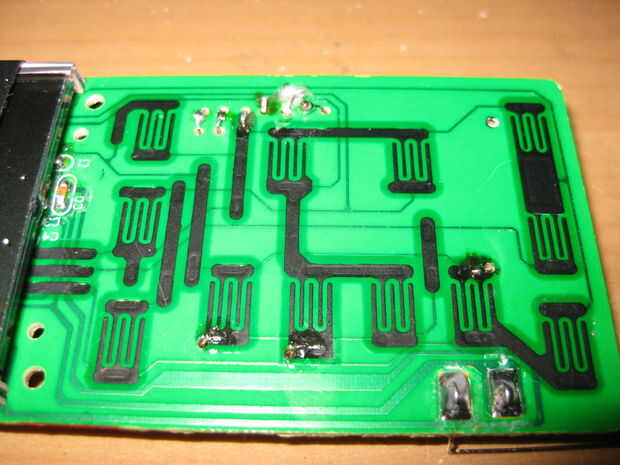

* Empieza a doblar unos patas para hacer un contacto directo con líneas. Luego aplicar alguna soldadura.

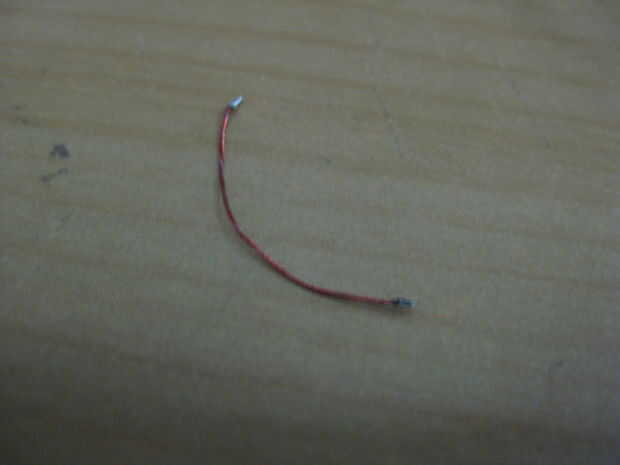

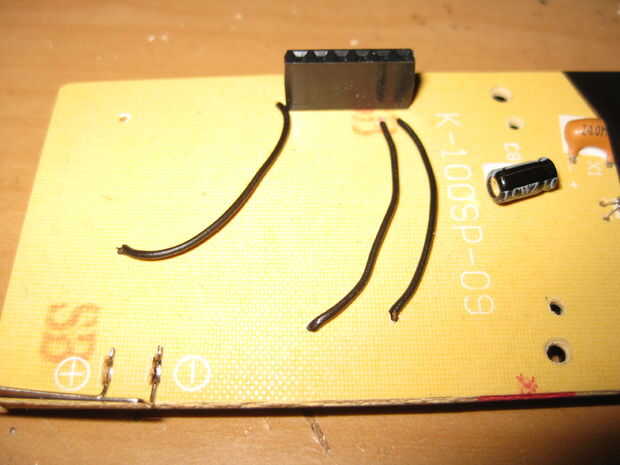

* En algunos casos, usted necesitará utilizar un cable pequeño (como los de cable del auricular) como puente.
Para el las líneas lejos, prueba y hols junto a las clavijas así que para las líneas de perforación.

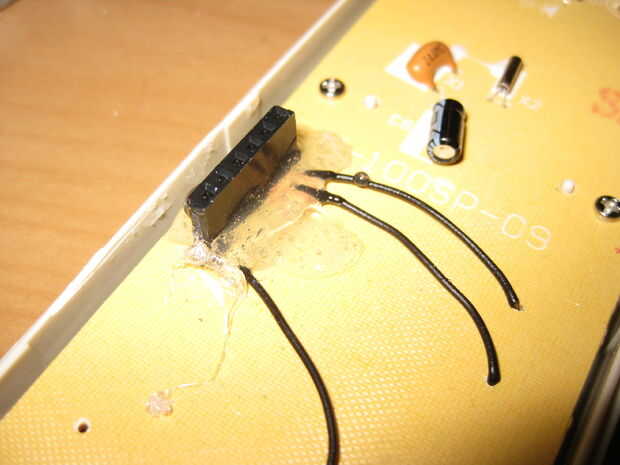

* Aplica pegamento para sostener la cabecera pins de moverán o se rompieron.
