Construir un tablero de circuitos de transistor para control mando de aire acondicionado con Arduino (2 / 7 paso)

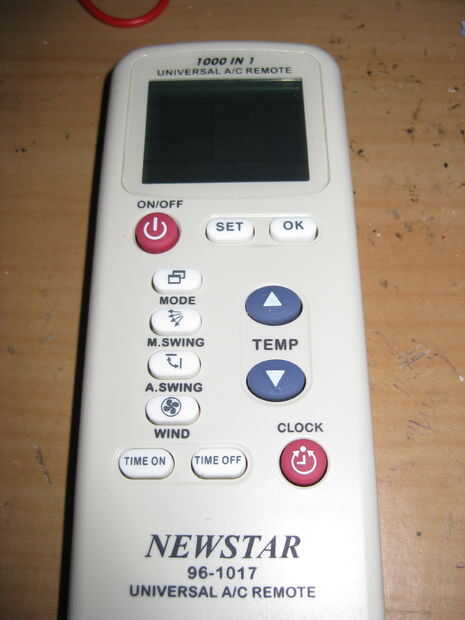

Paso 2: Abrir el control remoto y busque la línea de botones

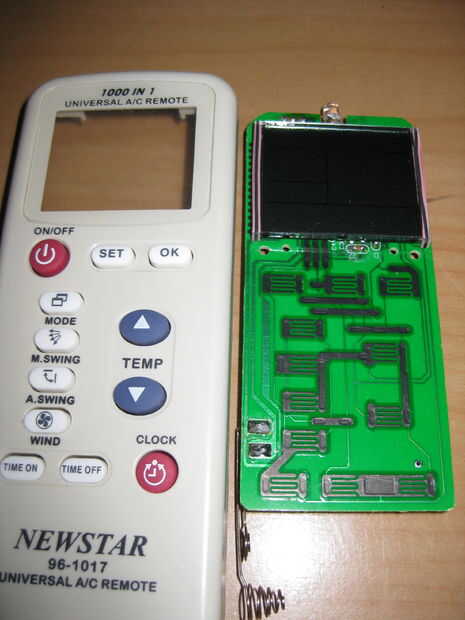

Esto es un poco difícil paso. Primero tienes que usar un destornillador (plástico destornillador) para abrir el cofre de control remoto. Entonces, usted necesitará identificar ambas líneas para cada botón.

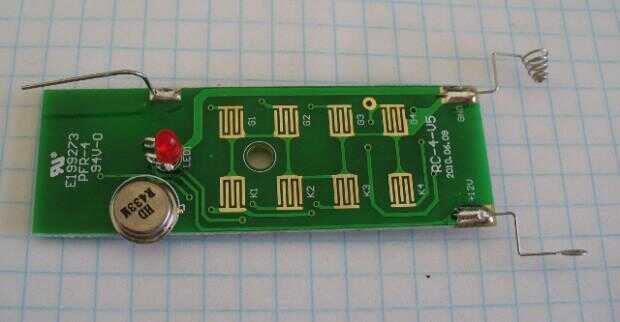

Algunos mandos a distancia tiene una línea común para todos los botones (véase este



). Esto es demasiado fácil de hackear.
En su mayoría, mandos a distancia moderna ha complicado conjunto de líneas. Que podría tiene una línea común que puede ser común y principal (señal) secuencialmente entre sí.

En este paso, he identificado cada línea combinada con diferentes colores.
En la foto, te darás cuenta que cada botón tiene dos colores diferentes (por ejemplo a Pulse on/OFF botón tenemos en contacto con el rojo y púrpura líneas).

También, porque estoy usando este control remoto con Arduino, descarte el uso de los botones en la parte inferior, que se establezca la regulación y manejar el aire acondicionado para iniciar o detener en un momento determinado. Como esto puede ser fácilmente programado con Arduino uno mismo. Estos botones se identifican con el color gris, que es la línea común. Así que no tenerlo en cuenta.

La combinación de colores final son púrpura, rojo, marrón, verde, azul y amarillo.

Siguiente paso, incluimos los pasadores de la cabecera a la Junta de control remoto de aire acondicionado.

TENGA EN CUENTA QUE PUEDE UTILIZAR CUALQUIER TARJETA DE VISITA DE PLÁSTICO SIN USAR PARA ABRIR EL PECHO REMOTO CON SEGURIDAD.
