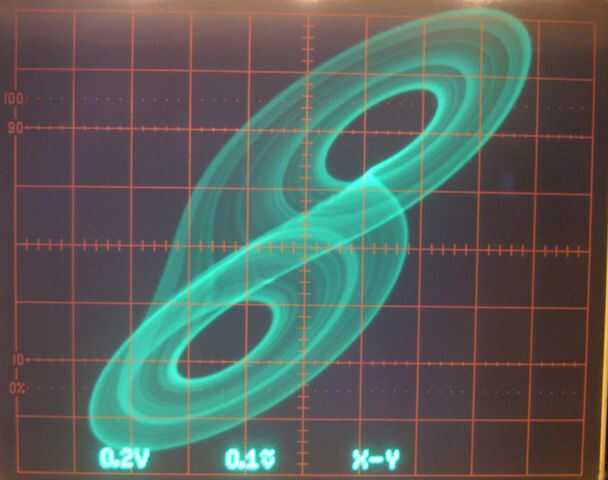

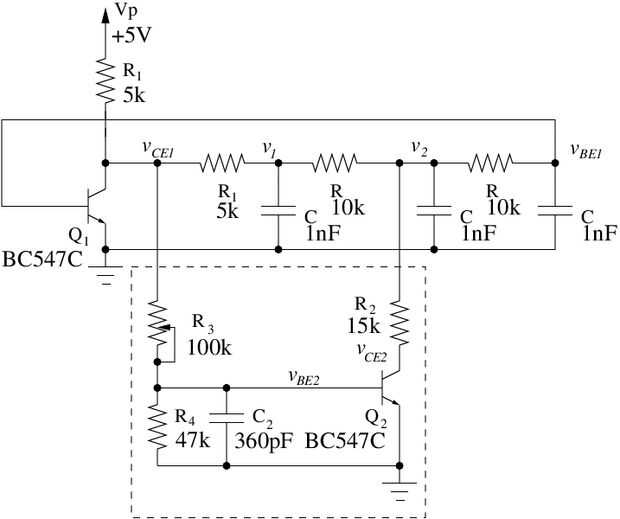

El circuito mostrado es un simple oscilador caótico que se basa en la escalera resistor-capacitor del oscilador de cambio de fase. Puede utilizar para mostrar imágenes (llamados proyecciones atractor) en su análogo osciloscopio en modo XY e impresionar a sus amigos.
Caos se define como comportamiento determinista y aperiódico a largo plazo, que está ligado a una cierta región en el espacio fase. Esto significa que el circuito oscila, pero no en forma regular, repitiendo de manera. De hecho, en teoría (ignorando el ruido) nunca se repetirá el mismo camino, pero conseguirá arbitrariamente cerca de todos los puntos que pasa a través en el espacio fase.
El espacio de la fase aquí cuatro dimensiones, es porque el circuito tiene 4 elementos de almacenamiento de energía (condensadores). Especificar los voltajes en estos condensadores, fija el estado y por lo tanto la evolución determinista del circuito. Lo que mostramos en el osciloscopio es realmente sólo una 2D proyección, algo que va en 4D. Si todo esto parece alucinante: es.
El circuito puede ser construir utilizando cualquier número de métodos de tendido aéreo o breadboarding los componentes hasta el diseño de una PCB usando por ejemplo águila, así que utilice su imaginación. En un tablero que puede bofetada esto juntos en tan sólo minutos.

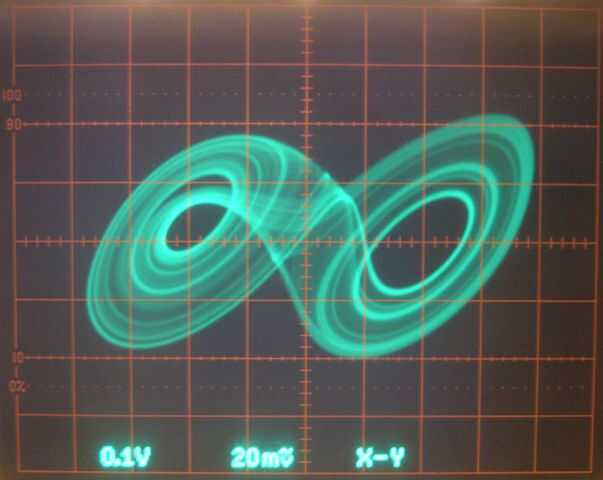

Como los valores de los componentes, no son críticos. De hecho, hurgando con los valores va a cambiar la forma del atractor (lo que ves en tu osciloscopio) y experimentación con los valores y la tensión de alimentación es altamente recomendable.
Para los valores de los condensadores como se muestra (C = 1nF, C2 = 360pF) la frecuencia de ejecución libre me dieron fue de + - 45kHz. Escala los valores de condensador, permite llegar a otras frecuencias.
En comparación con muchos otros osciladores caóticos (como circuito de Chua), éste no necesita inductores (ideal para aquellos que sufren de Helixaphobia), necesita solamente una sola fuente de voltaje y no opamps, transistores de uso general simplemente. Que funciona de 3 o 4 voltios hasta 15 voltios, aunque las formas de atractor va a cambiar con la tensión de alimentación demasiado.
