Construir Shocker electrónica más pequeña del mundo! versión 2.5 (5 / 20 paso)

Paso 4: Componentes de las cámaras de la tripa

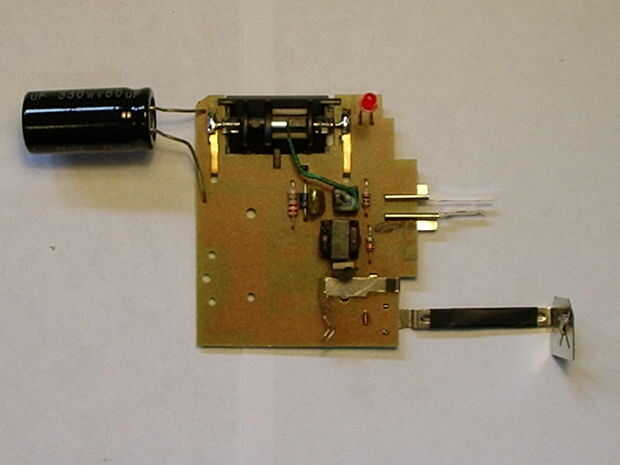

Bueno, después de que había aparte la cámara y descarga el condensador...

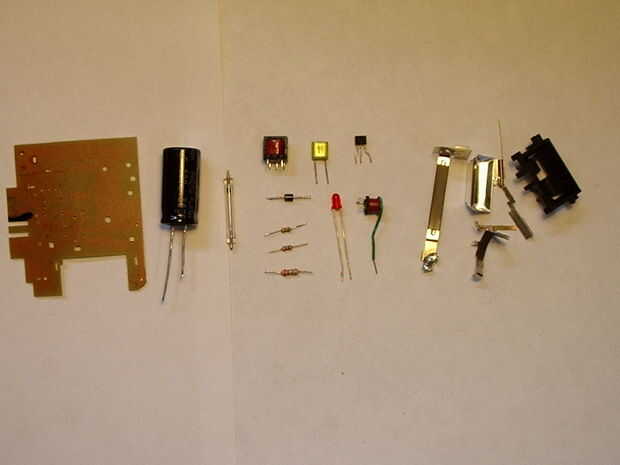

Desoldar los componentes deseados de circuito de la cámara (desoldar todos los de minas de la Junta Directiva de la cámara).

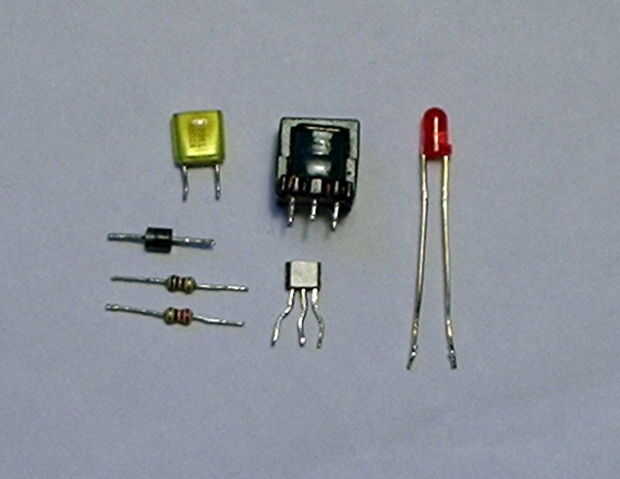

Los componentes que vamos a necesitar de esta cámara son...

  • Transformador de ferrita, con cinco pernos
  • condensador de la película de 22nF
  • Transistor (tipo NPN)
  • Diodo
  • LED rojo
  • resistencia de 220 Ohmios - código de Color: rojo/rojo/marrón
  • resistencia de 100 ohm - código de Color: marrón/negro

Como se sabe, los transformadores de ferrita tiene cinta diferentes colores, no importa de qué color son, son todos iguales. No sé por qué tienen diferentes colores...

El condensador de 330 80uF puede ser divertido de usar, puede hacer un banco de capacitores con un montón de ellos y hace que algunos grandes culo mal chispas o usarlo para hacer una coilgun potente en este instructable. Pistola Coilgun

Usted puede hacer algunos efectos de luz muy interesantes con el tubo de xenon si lo pones cerca el globo de plasma...

Además, tenga mucho cuidado al desoldar (y soldadura) el transistor, son bastante sensibles al calor porque ellos muy pequeños. Así que trate de desoldar él de otra manera rápidamente que se quemará y el transistor sin mostrar signos de estar muerto. Usando el transistor muerto el malhechor le dará algunos resultados de la tensión de salida muy baja como 0.41v o algo así. Esto hace que algunas personas piensan que este instructable es una estafa, no lo es, es porque ellos quemaron el transistor sin saberlo...

Para reducir el riesgo de un transistor quemado hacia fuera, clip, una pinza de cocodrilo/crocodile en los cables del transistor (o el caso si no hay espacio para poner el clip en los cables). El clip será actuar como un disipador de calor, esto le dará más tiempo a desoldar el transistor.
