31 de Oct: Números de pin corregida para cómo cablear el IC SN74AHC125.
INTRODUCCIÓN

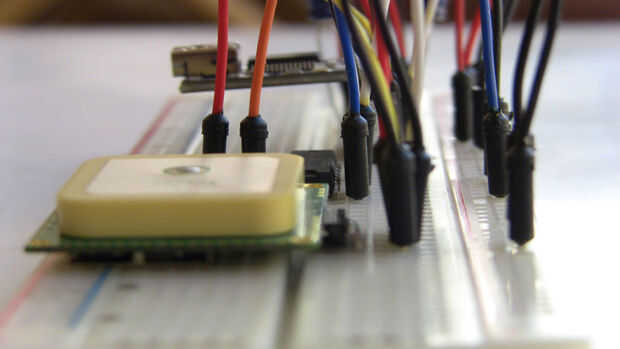

En esta guía será gancho-para arriba el receptor de GPS de LS20031 a un PC (es muy probable que un ordenador portátil) a la interfaz de Google Earth. Se trata de un proceso de 3 partes:
- El receptor GPS LS20031 del alambre a la interfaz de USB serie FTDI.
- Configurar la tasa de baudios de receptor de GPS de LS20031 y otras configuraciones mediante la utilidad de MiniGPS 1.4.
- Conecte el receptor de GPS de LS20031 ya sea en tiempo real o por lotes (archivo de registro de importación NMEA) para Google Earth.
Esta guía es un precursor de una guía de seguimiento para un registrador GPS utilizando el receptor LS20031, Arduino Uno y una tarjeta SD. Pero a diferencia de otros registradores GPS, éste no utilizará TinyGPS SoftwareSerial bibliotecas dejando un montón de memoria de programa de Arduino disponible. Voy a publicar el registrador GPS poco después de terminar a esta guía. Así que estad atentos.
LS20031 RECEPTOR GPS ESPECIFICACIONES
El LS20031 es un receptor GPS de pan y mantequilla. Es muy sencillo de operar como la mayoría de los receptores GPS serie. Es un receptor decente para el dinero (aprox. $50). Este receptor es hecho por tecnología LOCOSYS.
- Modelo: LS20031
- Chip: MediaTek MT3329
- Voltaje: 3,3 v
- Frecuencia: L1 1575.42 MHz, código de C/A
- Canales: 66 canales (seguimiento, adquisición 66 22) el apoyo
- Tasa de actualización: por defecto de 1Hz, 10Hz
- Arranque en caliente: (cielo abierto) < 2 segundos (típicos)
- Tiempo de adquisición: Arranque en frío (cielo abierto) 35 segundos (típicos)
- Autónoma 3m (2D RMS)
- Precisión: SBAS 2,5 m (depende de la exactitud de los datos de la corrección)
- Datum: WGS-84 (por defecto)
- Max. Altitud de funcionamiento: < 18 Km
- Max. Velocidad de funcionamiento: < 515 m/s
LISTA DE PIEZAS DE HARDWARE
Es posible utilizar un 3.3V interfaz FTDI para la LS20031 de alambre directamente a la PC sin los 5V a 3.3V cambia de nivel, pero estoy planeando usar este prototipo para mi GPS logger que es controlado por un Arduino Uno de 5V. Además, la mayoría de las interfaces FTDI en circulación en mi grupo de geek (Protospace PIN13) fueron comprada de Ebay y suelen ser 5V solamente.
He intentado utilizando resistencias como divisores de voltaje para pasar de 5V a 3.3V pero el circuito era inestable, especialmente cuando una tarjeta SD formaba parte del circuito por lo que opté por utilizar un 3.3V regulador y un buffer quad bus al pin de alimentación de 5V del FTDI y el TX de la gota de la señal de 5V a 3.3V. El funcionamiento del prototipo final es estable.
- LS20031 Receptor GPS: $50 (Ebay, Pololu, SparkFun, Adafruit)
- Serie básica FTDI (5V) por el puerto USB: $7 (Ebay)
- SN74AHC125 Quad Buffer utilizado como 5V a 3.3V nivel de palanca de cambios/convertidor: $0,5 se puede usuario CD4050 popular si lo prefiere. No son compatibles con pin sino un montón de ejemplos de conexión en red. (Mouser).
- LM1117T-3.3V regulador a-220: $0.5 (Futurlec, Ebay)
- Condensadores electrolíticos de 10uf X 2: $0,5
- Protoboard
- Ángulo recto masculino encabezado 2.54mm/0.1in. Se necesitan solos 5 pines a soldar con el receptor GPS por lo que nos podemos conectar en el protoboard.: $0,5 (Ebay)
- Cables de puente
UTILIDADES DE SOFTWARE
- MiniGPS - configurar y depurar el receptor GPS
- Google Earth - para asignar los datos rastreados por el receptor GPS
- TeraTerm - usted puede usar este software terminal simple también recibir y enviar datos desde el receptor GPS. En esta guía lo se uso como una herramienta de detección para encontrar a qué puerto COM está conectado el adaptador FTDI a.
CONTACTO
Hazim Bitar (techbitar)
techbitar arroba gmail punto com
VÍDEO DE DEMOSTRACIÓN
Este es un video corto para ayudar a visualizar el proceso de exportar las coordenadas NMEA de MiniGPS en un archivo de registro. Además, el video muestra cómo conectar Google Earth con el receptor GPS para recibir coordenadas NMEA y otros datos en tiempo real, así como cómo importar el archivo de registro NMEA generado por MiniGPS en Google Earth.
