Compás de madera rápida con muchos radios de longitud fija

Ver el video de toda la información proyecto (para aquellos que pueden ver el video tal vez usted visitando en su teléfono o tablet de la aplicación, por favor visite a través de su navegador de escritorio para el vídeo)

Hola los responsables esta vez mostraré un compás rápido, rápido a rápido rastros.

Tiempo necesario para trazar un simple círculo o radio de las esquinas, tal vez para los pequeños un simple compás su OK, pero de gran radio que siempre encuentro mi auto buscando una lata de sopa o una pintura puede que se ajuste más o menos mi proyecto, puedo hacer uno de esos compás madera lujo con lujo deslizamiento colas de Milano pero otra vez su tiempo para cambiar la radio cada vez que necesito otra medida también le puede hacer un error si cambias constantemente de radio o quizás pierdes capacidad de repetición.

La solución de un trozo de madera con agujeros, que de derecha, que es simple este compás su todo lo que necesita y una impresora para imprimir una regla de papel para pegarlo a la madera y una pluma o lápiz mecánico de su elección.

  • Simplemente corte una tira de 3/4 pulgadas X 1/2 pulgadas de madera o madera contrachapada
  • Imprimir tu regla (enlace para la regla al final del instructable)
  • Utilizar algún pegamento (cinta adhesiva de dos, pegamento para madera, pegamento del aerosol)
  • Perfore un orificio en el centro de los dos ceros (si usted está haciendo por centímetro y pulgadas)
  • Archivo el agujero hasta llegar a un ajuste apretado para su lápiz o bolígrafo
  • Perfore agujeros en los pasos que utilizas que perforar cada 0,5 cm y cada 1/4 de pulgada (con una prensa del taladro su muy recomendable una pequeña como la dreamel uno de sus más útiles)
  • Perfore con el tamaño de la uña está utilizando como punto de giro y obtener un ajuste apretado
  • El radio más pequeño no son tan útiles son algo difíciles de utilizar a partir de 2 pulgadas o 5cm son una buena idea
  • Añadir alguna cinta transparente para proteger tu impresión de la regla
  • Acabado

Para utilizar

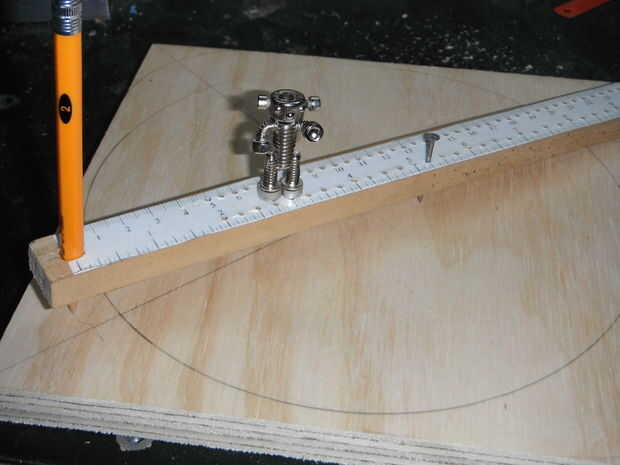

  • Inserte el lápiz
  • Inserte el clavo en el tamaño de radio que necesita
  • Utilizar el clavo como el punto pivotante y hacer tu radio

Este compás pueden ser tan precisa como necesita, pero esto es una brújula de madera no es ciencia espacial, si usas cm y medida de una pulgada en la parte superior y uno en la parte inferior, esto hará que el ángulo entre el centro del lápiz y el punto pivotante que esto ajustará alrededor de 1mm o 3/64 pulgada en el radio más pequeño de 2 pulgadas o 5 cm , más grande el círculo, el error se convierte en insignificante. Pero si imprimir la regla con a pocos centímetros o pulgadas a perforar en la línea central y no tendrá ningún error.

Vincular la regla (busca el tamaño que va a hacer)

http://www.vendian.org/mncharity/dir3/paper_rulers...
