Cómo solucionar el Arduino Nano a una superficie de

Hola a todos y felices fiestas desde Portugal.
Hace algún tiempo que he estado jugando twith arduino Nano.
Desde el principio que yo hada problema on cómo solucionar el Nano a una superficie debido a los orificios muy pequeños en el tablero (su solamente 1.7 mm).

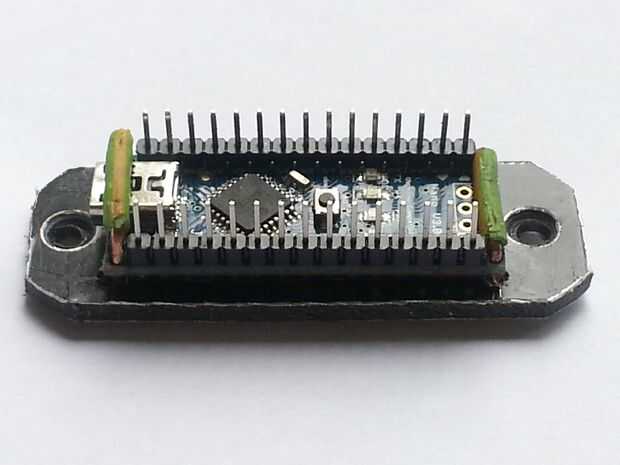

Junto con mi suegro, hemos desarrollado una solución muy simple que puede ser útil para cualquiera que trabaje con escudos y placas arduino.

Puede utilizar cualquier material como material de soporte. Solo tienes que ser cuidadoso que puedes elegir un material no conductor.
Sólo hacer un poco más grande que su arduino o escudo. Arduino nano tiene la siguientes dimensiones 18,5 mm x 44 mm. Así que he ejecutado un pedazo de material de soporte de 22 mm x 65 mm.

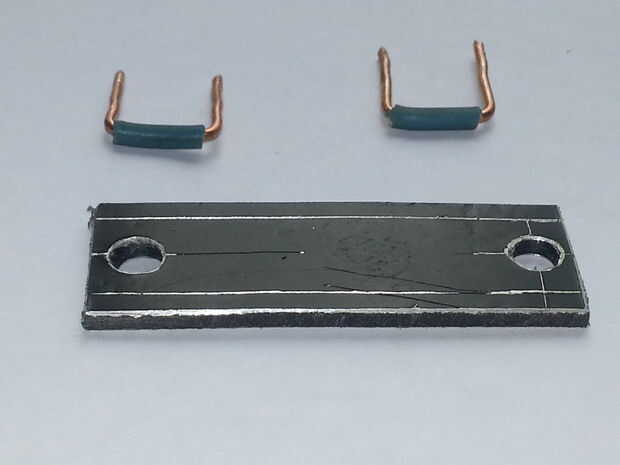

Ahora con cable eléctrico a cortar dos cables y doble como en la imagen. Dejar parte del material de aislamiento del cable por lo que no tiene ningún contacto eléctrico accidental con la Junta.

En el apoyo material taladro 4 agujeros para que coincida con los orificios de soporte del tablero.

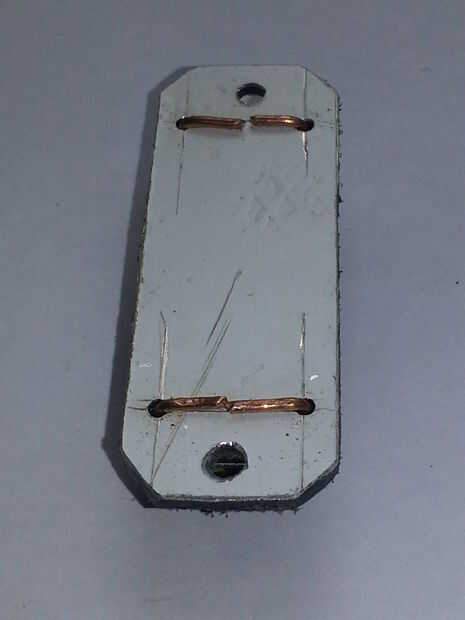

Apenas pase el alambre eléctrico y en el cuadro y doble debajo del material de soporte como se ve en la foto
