¿Problemas con encontrar una pista en una PCB multicapa? ¡No hay problema! Aquí es asequible para hacer la solución - highy, fácil y rápida.
¿Por qué molestarse? Si utiliza sus standart multímetro las puntas de prueba y hay que tocar cada punto soldada en la placa para ver si está conectado al elemento buscas... trabajo muy tedioso y consume mucho tiempo. Utilizando un trozo de papel de aluminio que podrás buscar conexiones PCB sobre un área mayor que minimice el tiempo y esfuerzos gastados en ese trabajo.

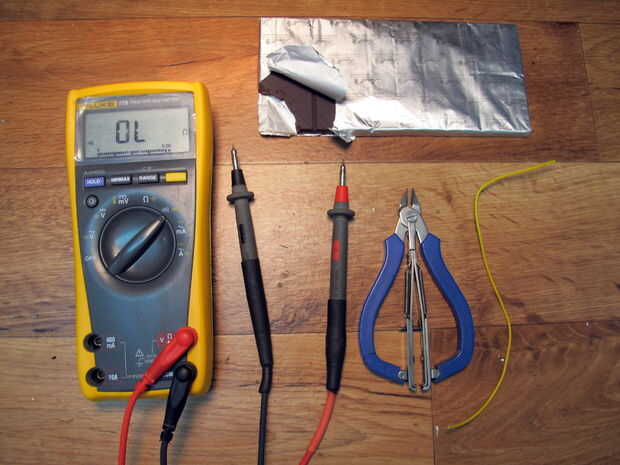

Herramientas necesarias:
- Multímetro
- Alambre (+ cable con pinzas cocodrilo)
- Chocolate o un trozo de papel de aluminio
- Pelador y cortador de alambre
Preparación 1.
2. tome un pedazo del papel de aluminio y envolver el cable de alguna manera. Una pieza necesita papel que es grande por lo menos de 5 x 5cm.
Ahora enrolle el papel de aluminio alrededor de su dedo índice.

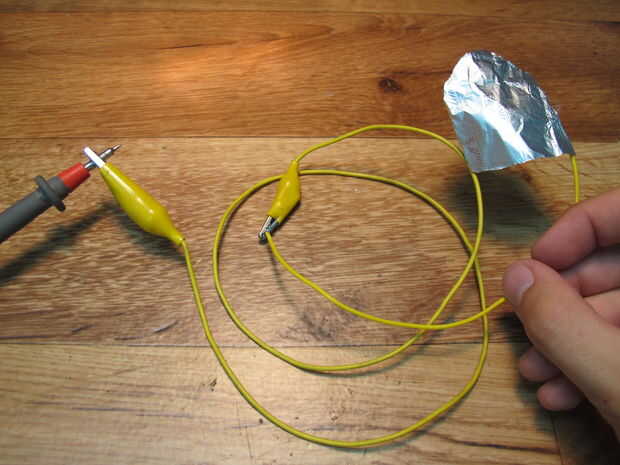

Conecte el cable que viene de la hoja en uno de los cables del multímetro como se muestra usando las pinzas de cocodrilo.
Realizar una prueba de

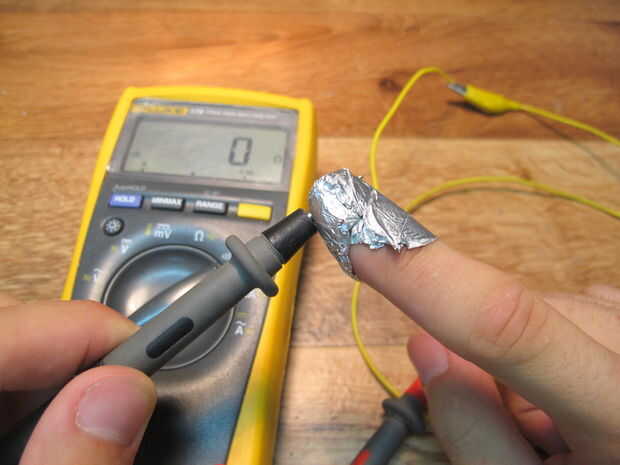

Toque el cable del multímetro segundo a la hoja en su dedo. Debe mostrar la resistencia de 0 ohms. Rehacer la operación foiling si ves más que la resistencia de 15-20 ohmios en la pantalla. Si todo está bien, estás listo para utilizar la herramienta que acaba de hacer.

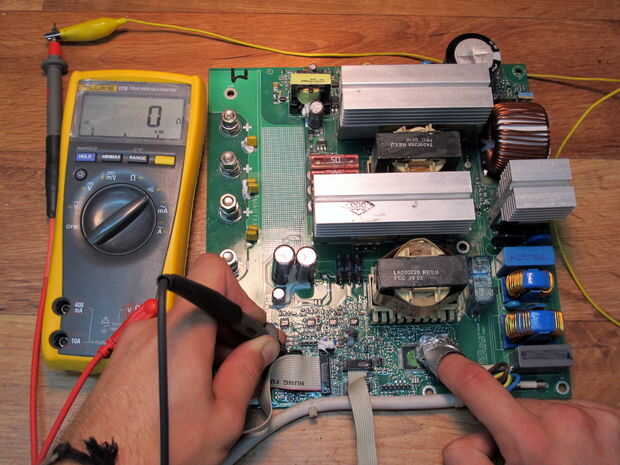

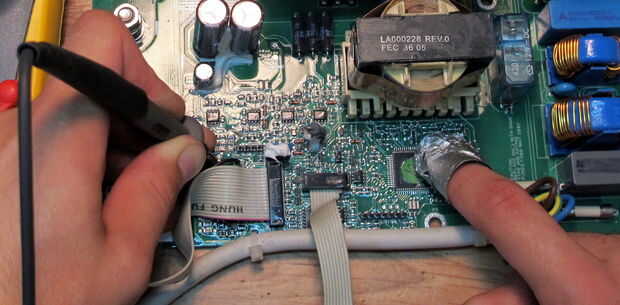

Usar sonda de multímetro libre para tocar un solo punto en el tablero. Luego usando su dedo con el papel de moverlo sobre los componentes tocando las piezas soldadas.
Así se cubren más área más rápido y cuando escuche el pitido multímetro - han encontrado su pista en el PCB.
Acabado
Ahora tarda unos segundos para encontrar las pistas que se conectan los componentes en el PCB.
