Cómo hackear RC coche transmisor vía 2.4GHz NRF24L01 Arduino Parte1 Tx

Esta instrucción le asesorará a hack 3-Channel RC transmitter(Tx). Control remoto estándar de RC coche y barco hoy.

Los coches de Gas o eléctrico RC estándar son direccionales controlado por un servo eléctrico que movimiento mecánico del volante delantero Left/Right.The servo tiene dos principales tipo analógico y digital. Servo analógico es más lento que el digital pero consumen menos energía que el servo digital. Depende de qué tan rápido se aplicará el coche. El servo de dirección será el metal gear que el engranaje plástico. Es más durable en el duro camino y accidente grave.

Los coches RC eléctricos estándar son condujo por los motores eléctricos. Los motores eléctricos de RC tienen dos principales tipo cepillado y motor sin escobillas. Para pequeña o mini coche del RC, cepillado motores todavía favorito. De gran escala o coche super rápido RC, motores sin escobillas son la mejor opción.

Escala de RC coche < 1/24 cepillado motor tamaño 130, 180

Escala de coche RC 1/24 - 1/18 cepillado/escobillas tamaño 180, 280, 370

Coche RC escala 1/10 brushless/cepillado Tamaño del motor 380

Escala de coches de RC > 1/10 brushless motor tamaño 380, 540

Para esta instrucción, el uso del coche prototipo RC había cepillado 280 y motor 130.

El motor de coche RC controlado por variador electrónico (ESC). Hay dos tipo de cepillado y Brushless ESC.

El tamaño de salida separada por amperio de 10A a 200A.

Para esta instrucción, el prototipo del coche uso cepillado motor ESC 30A con función de retroceso.

El transmitter(Tx) tiene dos potenciómetros (Pot), uno para Dirección servo y uno para control electrónico de velocidad (ESC).

Potenciómetros enviarán código a través del sistema de radio de transmitter(Tx) a receiver(Rx) para controlar el manejo de servos y ESC.

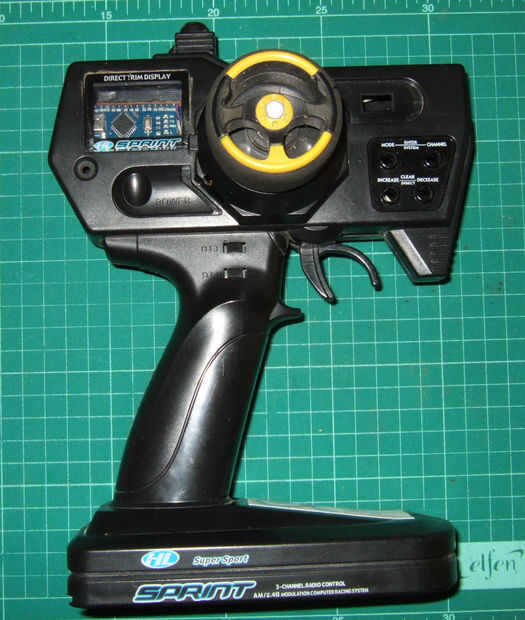

Este proyecto pretende resucitar el transmisor de FM sueño bajo la marca aplicando NRF24L01 módulo más Arduino Nano.All tablero de control han sido retirados, excepto los potenciómetros y algunos interruptores auxiliares de ser hackeado. Compartimiento de la batería se ha modificado para 2s Lipo 7.4V. 1000 mAh. (Ordinaria 9V. BATT. tiempo demasiado corto del juego.)

El transmisor hackeado funciona bien en aplicaciones tradicionales. A menos que sea difícil el ajuste de sitio como punto final de corte, ajuste Steering, curva de aceleración de velocidad, ajuste de los frenos donde transmisor marca siendo rey de carreras.

Gracias a arduino-info.wikispaces.com , github.com/maniacbug/RF24 para RF24 biblioteca y otra información de módulo nRF24L01.
