Como hacer un regulador de voltaje moto confiable

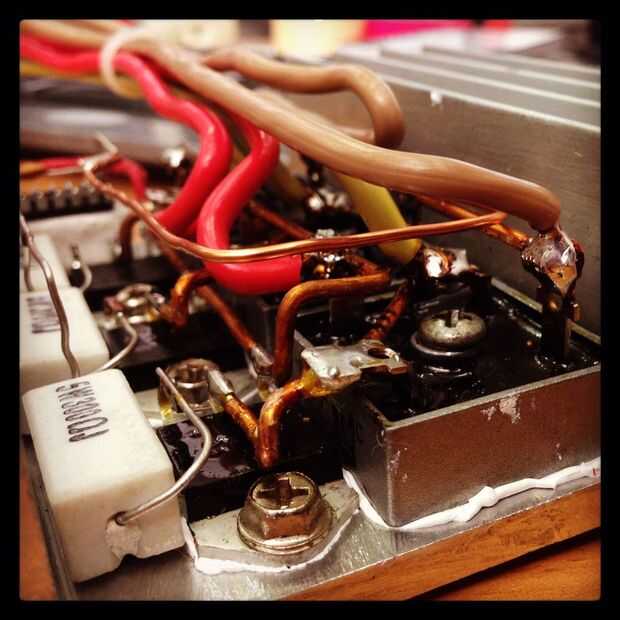

Este artículo se hace debido a muchas consultas tras el post sobre DeadBug de prototipos, así que he decidido hacer un instructable conjunto para explicar cómo funciona el relé del regulador de la motocicleta y cómo hacerlo.

Descargo de responsabilidad:

  1. Algunos esquemas donde el autor básico del circuito, Skrut, desarrolló los fundamentos de este esquema. Hice mi visión de él y eligió mis datos. Y escribió este artículo.
  2. Algunos de texto piezas son iguales a los foros bricolaje debido a que fue examinado por mí y otras personas en proceso de hacer este proyecto.
  3. La primera parte del artículo es una explicación teórica para las personas que tienen poco conocimiento en electrónica, por lo que está lleno de simplificaciones y la comparación no es muy correcto. Por favor no meterme en la cara con el libro de texto de ingeniería eléctrica que me enseñe la ley del Kirchhoff. De todos modos, en otro caso puedes omitirlo o avanzar al paso 3.
  4. Inglés no es mi nativo, por lo que le pido para tratar los errores con indulgencia.

Si estás bien con enumeran anteriormente, a continuación, usted es agradable para la lectura adicional.

Todo comenzó con el mi amigo, que me han pedido para resolver el problema con regulador de voltaje Honda X4 con urgencia. ¡ Pero! Este esquema funcionará perfectamente en cualquier motocicleta con generador trifásico, por ejemplo CBR * y otros. Para saber si cabe tienes que mirar el regulador genérico, si tiene uno o dos rojos, uno o dos cables negros y tres "otro color" (rosa, marrón etc.), entonces es probable que nuestro caso. En Honda X4 hilos de fase y cables de plus-minus se separan en dos conectores de energía uno tiene tres terminales, los otros - cuatro.

Por lo tanto, vamos a empezar. En primer lugar, resultó motos VR (regulador de voltaje) - no es un coche VR, quién podría haber adivinado ;)

Hay dos diferencias entre ellos y son muy serios.

  1. Auto VR es un estabilizador. Motos VR es un rectificador + estabilizador.
  2. Auto VR ajusta el voltaje en el devanado de campo del generador. Motos VR regula el voltaje de salida del generador.

Hay motos con los generadores de tipo automotriz, pero hay pocos de ellos. Aquí me gustaría divagar sobre el tema de "Qué es un regulador de voltaje, corriente y tensión". Corriente eléctrica es, como sabemos por el curso de física de la escuela, un "movimiento direccional de los electrones". ¡ No cave en detalles ahora, es importante entender lo principal - una corriente eléctrica tiene muchos parámetros, pero necesitamos dos más importante de ellos - corriente y voltaje. La corriente se mide en amperios y el voltaje se mide en voltios. Para entender lo que es, imagina que su cable es el canal y la corriente - agua que fluye sobre él. Así que la corriente es caudal de agua y la tensión - nivel de agua en el canal. Para mayor comprensión del texto es suficiente.

Ahora sobre el estabilizador que necesitaremos en este proyecto.

No preocuparse de rectificadores - un diodo es un diodo (capitán obvio estaba aquí). El objetivo de cualquier regulador de voltaje - para recibir un voltaje y lo baja al seguro el nivel deseado y mantenerlo en ese nivel. Los principios de funcionamiento de los estabilizadores se dividen en impulso lineal y de la desviación. El estabilizador de la derivación hace exceso de voltaje "derivación al consumidor". Está montado el regulador de derivación más simple de dos partes: la resistencia y el Diodo zener.

Diodo Zener, es una cosa tan divertida que cuando la tensión es menor que la necesaria, (diodo zenner o ZD) finge ausente (es decir, desigual alegado alambre), y cuando el voltaje es más de lo necesario, pretende ser un hilo (es decir empieza a realizar libremente la corriente). Imaginar la válvula con resorte, que es el mismo principio. Trabajos como este. Cuando el voltaje es menos de lo necesario, un Diodo zener no conducir la corriente, la corriente va al consumidor. Flujo de agua es bajo, la válvula está cerrada. Cuando la tensión de alguna manera se aumenta y se convierte en más de lo necesaria, Diodo zener comienza a conducir, y superfluo todo el voltaje "cae" pasando por alto al consumidor mediante el Diodo zener en el suelo. Flujo de agua es alto, la válvula es abierta y verter hacia fuera el exceso de agua. Por lo tanto, nuestra energía, nuestro "nivel de agua" siempre mantiene aproximadamente el mismo valor. Todo parece estar bien, pero no hay ningún Diodo zener para altas corrientes. Esta válvula sólo puede ser un diámetro pequeño. Por lo tanto, para hacer un estabilizador de corriente con el uso de zener diodo sólo es imposible. Cómo tratar con él que voy a explicar más adelante.

Estabilizador lineal funciona encendido el principio cuando el voltaje es demasiado alto, crea dificultades adicionales para pasar a través. La mejor comparación - el tanque de agua del inodoro. Si el nivel en el tanque es pequeño - la válvula está abierta, el agua se vierte en él, si el nivel se eleva - levanta el flotador, la válvula se cierra, el agujero casi cerrado cuando el agua alcanza el nivel correcto, la válvula está cerrada. Ras, nivel cae, el agua se agotó, y todo vuelve todo más. Lo mismo aquí, solamente es muy rápido.
