Ive sido necesidad de ensuciar con un deseo de pines de entrada/salida más que el Arduino UNO y hoy en día la ONU utiliza un microcontrolador Atmega328y su limitada a sólo unos 20 de entrada/salida pines :-(
Bueno, si has molestando con configuraciones de tablero Arduino-UNO mediante el Atmega328 microcontroladores pero necesitas más alfileres de GPIO (General propósito entrada/salida) sin gastar dinero de alotta en un Arduino MEGA, bueno, entonces esto es también sólo para ti!
También cada vez encontrar cualquier "instrucciones oficiales para nada Arduino" que son fotos NO o hay sólo una imagen de cada paso pero si hay alguien que apenas está aprendiendo entonces su no tan obvio qué cosas están conectadas en una foto de configuración protoboard por lo que he hecho esta guía muy clara y detallada fotografía de cómo esta configuración es conectada en un protoboard!

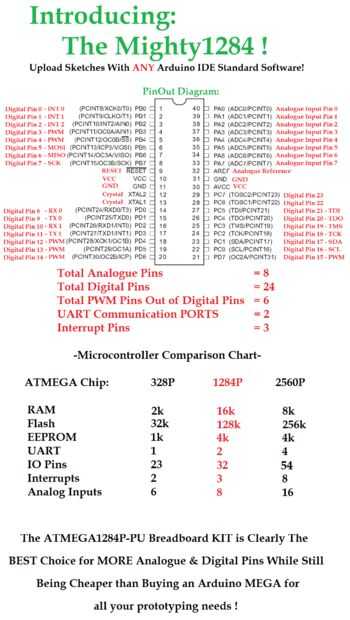

¿Esta es una guía de comparación de un medio de microcontrolador Arduino UNO y la MEGA, la mayoría de le gente puede haber oído del derecho Sanguino? Bien esta variante de Arduino-Compatible utiliza el microcontrolador Atmega1284P-PU (el predecesor de Sanguino de esto fue la Atmega644!) y una lista de gran característica comparado con microcontrolador Atmega328 de la humilde Arduino UNO los paquetes de este poderoso microcontrolador:
Está bien, así que esto es una configuración real rápido de un Kit de Mighty1284 compatible con Arduino, encaminadas de intermedio a avanzado de usuarios de Arduino que necesitan un poco más de Breadboard'ing/Protoboard'ing con respecto a los Pines de entrada-salida más !
Mi 1 º Arduino protoboard guía se ocupa de cómo hacer el básico Arduino UNO y tiene todas las etapas de formación y antecedentes incluyendo opciones de componentes alternativos para que esta guía sólo va a concentrarse en conseguir el Software de Arduino IDE modificado rápidamente, fácilmente y obtener este Kit Setup en un tablero de prototipo (protoboard, jajaja!) y en sólo unos pocos pasos cortos pero dulce!
Esto también es asumiendo que has origen todas las piezas necesarias, y esto es más para mi referencia y así cuando me olvido de cómo obtener esta todo hecho y la disposición, que siempre estará aquí para todos (incluido yo mismo, jajaja x 2) para ver y explorar!
Todos estos componentes están comúnmente disponibles a través de ebay, mi supermercado de electrónica favorita, jeje, pero a veces es más barato ir a un proveedor de electrónica real ciudad ya sea en línea o local (si tu ciudad tiene la suerte de tener una tienda de electrónica que vende microcontroladores!)
Bueno para este juego de tablero, que tener lo siguiente en un paquete de escueto esencial para conseguirlo ya está en marcha pero con invertir la polaridad protección y LED de estado: (los números entre paréntesis indica la cantidad)
Ingredientes:
(1) el Chip ATMEGA: ATMEGA1284P-PU - suministrado con el "Mighty1284 gestor de arranque" cargado
Condensadores cerámicos de 0.1uF (2)
(2) condensadores electrolíticos 47uF
(2) condensadores cerámicos de 22pF
(1) cristal de cuarzo 16 Mhz (o 20 Mhz!)
(2) 1 k resistencias, tolerancia del 1% o 5% tolerancia
(2) 10 k resistencias, tolerancia del 1% o 5% tolerancia
(1) 1N4004 diodo de protección de tensión
(1) 3mm LED azul 1 (para carga del bosquejo de Blink)
(1) 3mm LED 2 verde (LED encendido)
(1) interruptor de empuje táctil (6 mm x 3 mm)
(1) regulador de voltaje de 5v (por el bien de esta guía que estoy utilizando un 300mA {0.3A} regulador!)
Que es gran para baja potencia batería operado proyectos!
NOTA:
NO uso el regulador de tensión si están alimentando esta configuración protoboard mediante el adaptador USB - en cambio Únete a 5v y GND los cables el adaptador de USB a los Carriles de la energía de la placa - clasificado!
Esenciales (no se debe proceder sin esta materia!):
*** Correa de muñeca antiestática y cable de conexión a tierra *** Si usted no tiene una correa de muñeca antiestática, que riesgo su microcontrolador está dañado más allá de cualquier tipo de reparación a través de la descarga estática de TI - mejor estar seguro que aquí lo siento...!
*** Algo a "tierra-a" usando el cable de conexión a tierra! ***
Alambre de un solo núcleo, 0.6/0.8mm
Protoboard
USB TTL al adaptador Serial del convertidor (voy a utilizar un módulo de PL2303 barato pero modificado, modificado a subir bocetos automáticamente!)
Fuente de alimentación (ya sea de 9 a 12v si se utiliza red/batería con uso de la tensión regulador o suministro de energía a través del módulo USB!)
No toque microcontroladores pelados sin el uso de una correa de muñeca antiestática y realmente "a tierra" de cable a tierra - no soy responsable por los daños causados a cualquier microcontrolador/S para ti pudiendo observar especial atención a dispositivos sensibles a ESD ***
Herramientas:
Pinzas
Alicates pequeños
WIRE Strippers o cuchillo Stanley/Xacto
Voltímetro o DMM (Multímetro Digital)
NOTA:
Estas herramientas no son esenciales, pero son extremadamente útiles para problemas de localización de averías cuando sea posible, debe alguien encuentro alguno y en todo momento, comprueba, Triple verificación---Compruebe otra vez antes de aplicar potencia para nada configurar en un protoboard y en este momento...
ADVERTENCIA y descargo de responsabilidad: Yo no soy responsable por negligencia o fallo simple salud y seguridad procedimientos de salvaguardia contra cualquier ESD sensibles componentes electrónicos que hará que sin saberlo o accidentalmente perjudicial ni ustedes ni sus componentes ni herramientas y asegúrese de que saber exactamente lo que hace al diseño de prototipos con electricidad, objetos afilados y herramientas poseen , Por favor hacerlo con una buena medida de sentido común - si menores de edad, asegúrese de que un adulto está supervisando en todo momento. Ahora con todo lo que fuera el camino, permite comenzar a construir este en el protoboard!
Estoy usando un uso único lazo punto protoboard pero voluntad 830 hasta la mitad del espacio para que el resto se puede utilizar para su área de creación de prototipos para divertirse con este microcontrolador emocionante!
