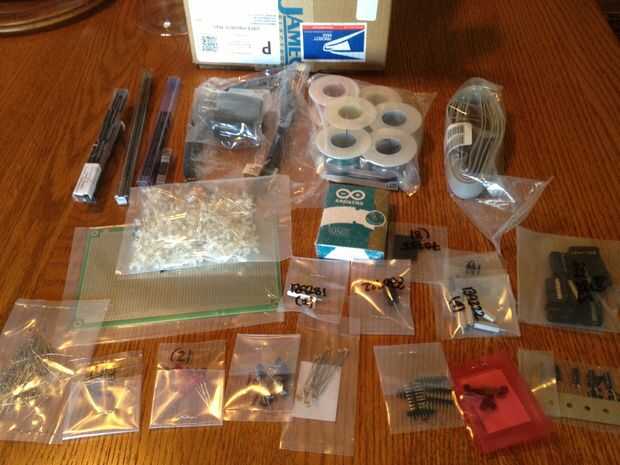

He encontrado que "kit" significa en este caso una caja llena de piezas comunes y algunas instrucciones generales, poco ilustrada, por lo que el proyecto resultado para ser bastante un poco más de trabajo lo había esperaba. Pidió prestado pesadamente en el trabajo de otros antes que yo para realizar mi proyecto en última instancia acertado. Si tus habilidades de soldaduras están oxidados, no serán por el tiempo que se hace con este proyecto.

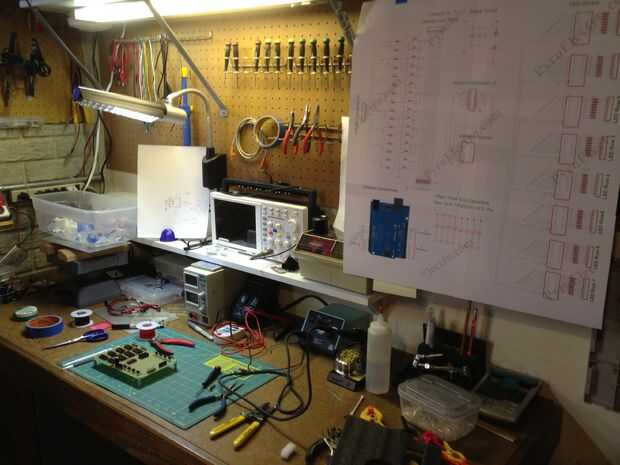

Después de leer un número de otros blogs de la construcción, generalmente adoptado y seguido junto con el uno que encontré en el sitio PyroElectro. Chris había desarrollado un diseño alternativo perfboard y también había ido a la molestia de crear algunos diagramas de circuito ampliado que resultaron para ser muy útil durante el proceso de construcción. También fue bueno lo suficiente para proporcionar algunos consejos (y ánimo) en el camino.
http://www.Pyroelectro.com/projects/8x8x8_led_cube/

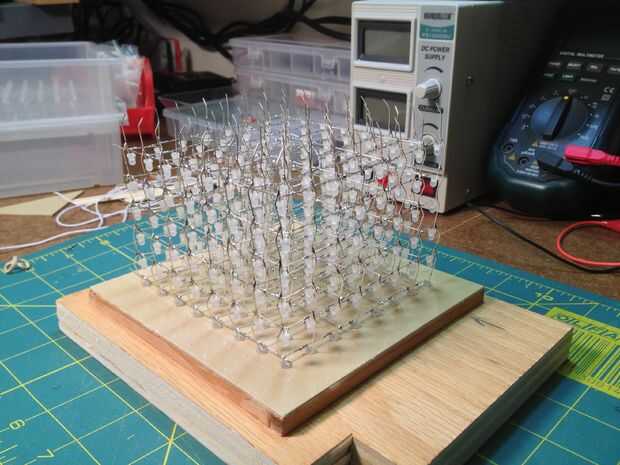

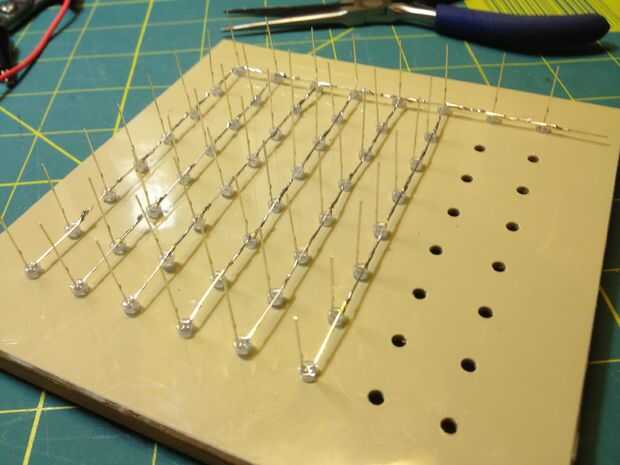

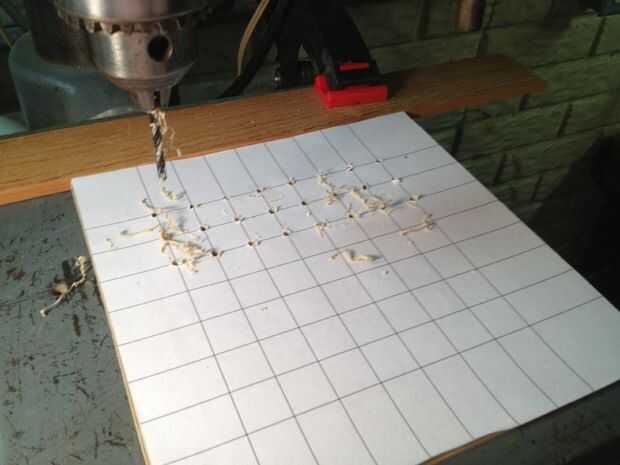

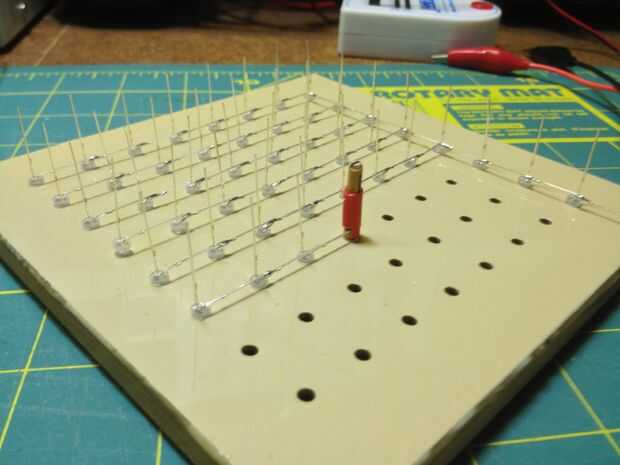

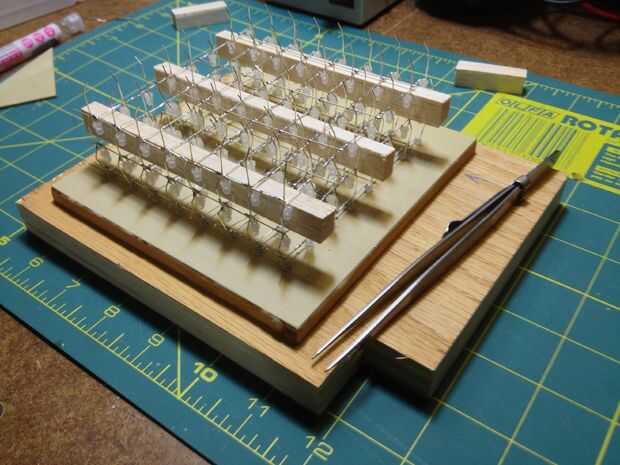

Después de crear mi primera plantilla de montaje con el espacio que se recomienda, inmediatamente encontré que algunos de los cátodos agachado alcanzaría apenas para la próxima etapa. Hice un segundo artefacto con espaciamiento más cercano un par de mm para permitir la soldadura más fácil. Creo que la medición final fue de 14 mm entre centros. Después de usar cinta adhesiva para mantener el LED es soldado en varias capas, surgió una pequeña herramienta que pudiera sostener el siguiente LED en alineación exacta. Consistió en un pequeño taco de madera con un corte de Sierra de tamaño para el cátodo. Un pedazo de paja de plástico con una muesca en se deslice sobre el corte para mantener el LED en su lugar.

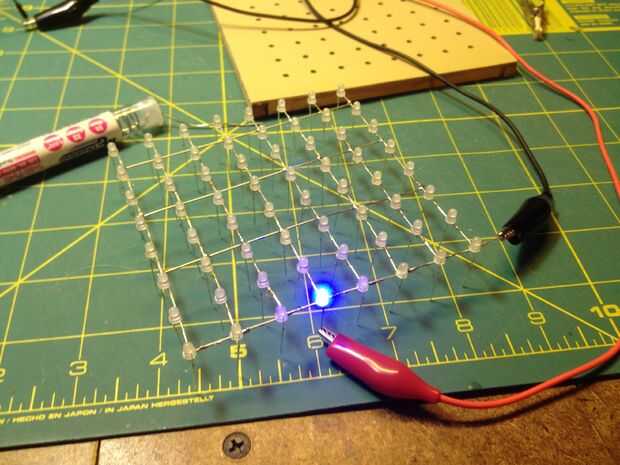

Si se construye este proyecto, que sería bien asesorado probar el LED en cada paso. Probado antes de soldar en las capas, después de cada fila, después se hizo la capa y entre las capas de soldadura juntos. Es tedioso, pero necesario operación. De los 500 + LEDs en la bolsa, he encontrado 2 que parecía perfectamente bien en el exterior, pero no enciende cuando se conecta a una fuente de energía.
Nota: Contar sus piezas. Mi bolsa de LEDs era cerca de 10 cortos en el número de piezas necesario para completar el kit. Jameco era muy sensible y me enviaron piezas de recambio inmediato.

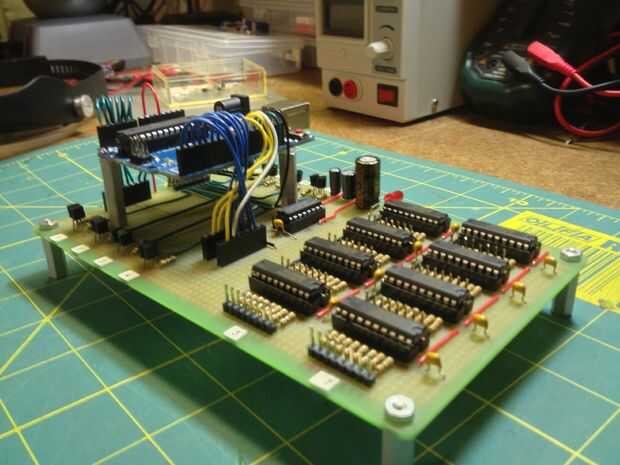

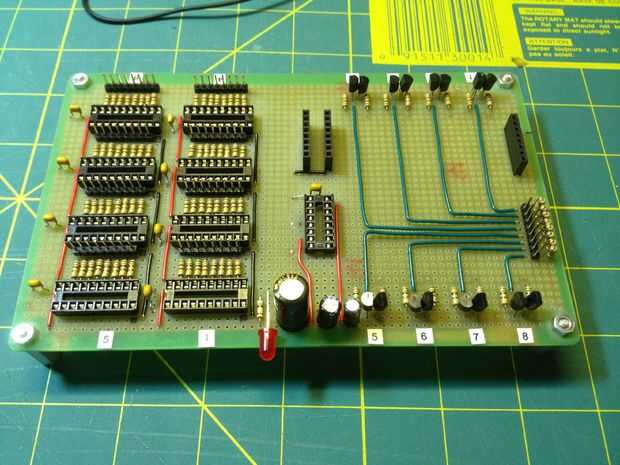

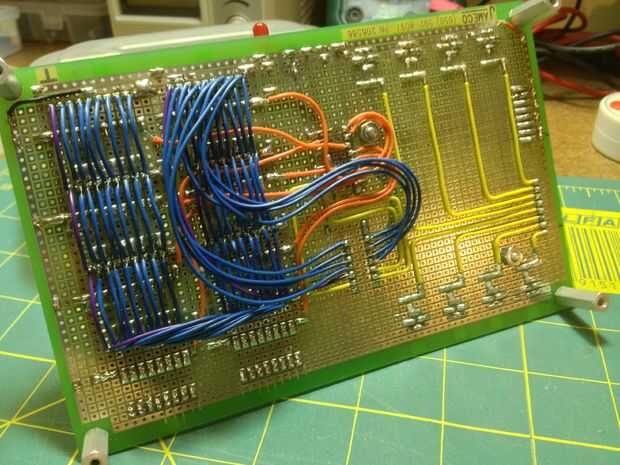

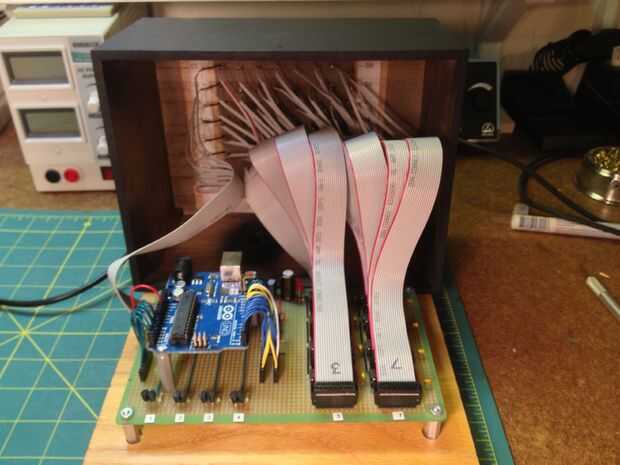

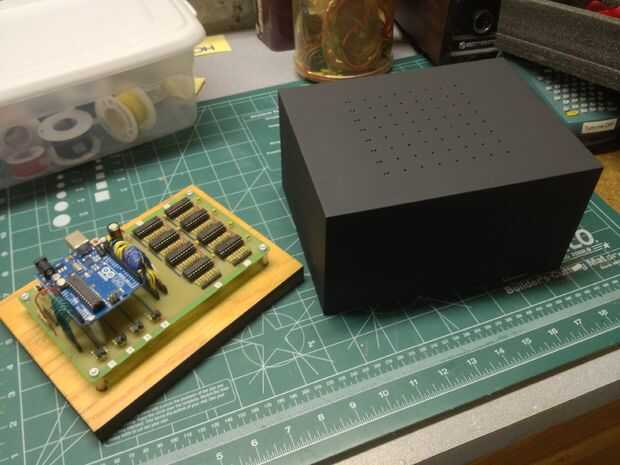

Algunos de los soldadores en el perfboard demostraron para ser absolutamente desafiador. Me pareció esencial para marcar y número todo lo posible para evitar la confusión. Es fácil de incorporar conexiones cuando la Junta los bancos. Encadenamiento de las fichas de registro que resultó para ser la operación de soldadura más pesadilla. Aquí es donde tendría un kit de un PCB muy agradable. En algunas articulaciones, había 3 o más puntos para conectarse en un solo cojín de la soldadura y manteniendo la soldadura de puente a una plataforma adyacente fue complicado (tienen un lechón soldadura útil). Terminé buscando en la web y encontrar algunos 26 conexión sólido AWG de, que hace el proceso mucho más fácil como podría caber al menos 3 cables en los agujeros de perfboard. Otra vez, prueba, marca, prueba. A pesar de mi progreso lento, minucioso, todavía encontré unas articulaciones que debería/no deberían tener continuidad durante la Asamblea de la Junta.

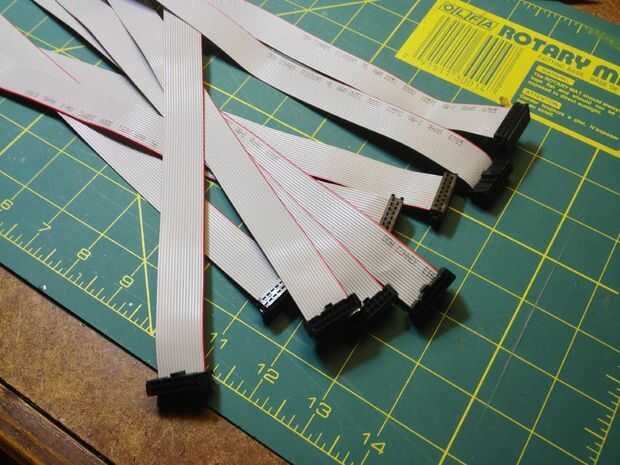

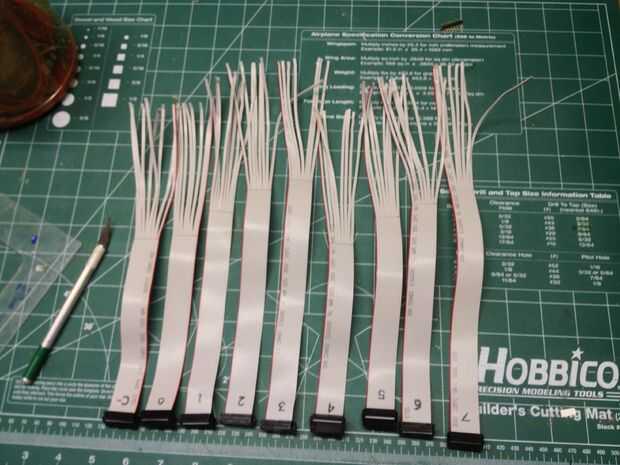

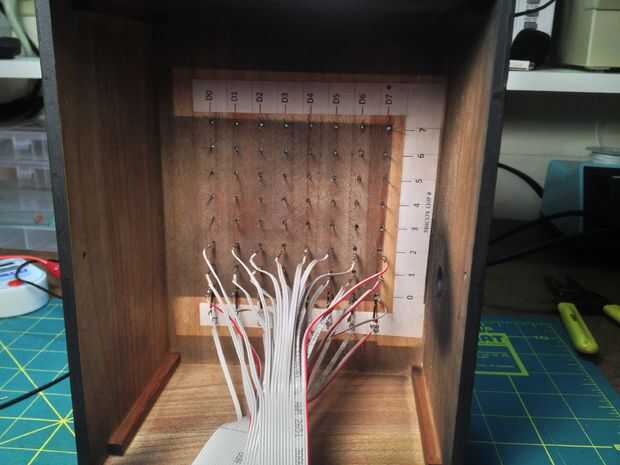

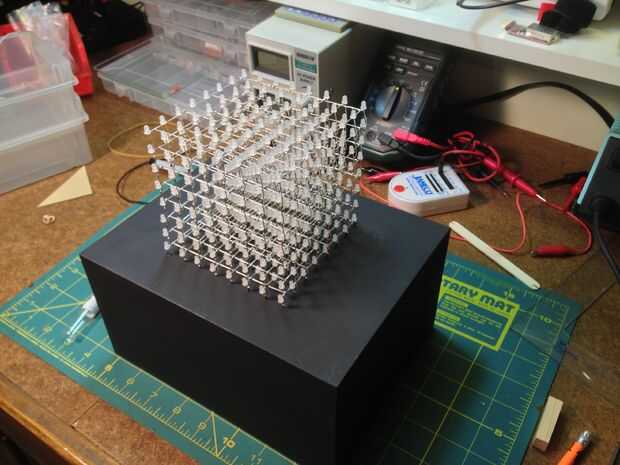

Los cables de cinta simplifica la conexión con el cubo, pero presentaron sus propios retos. Puesto que se utilizaron sólo la mitad de los conductores, las indicaciones sugieren cortando los cables no utilizados. Encontré que era mucho más fácil cortar los cables en pares a simplemente gire los dos juntos. Era demasiado fácil de corte o tire aislamiento si trataras de conseguir conductores individuales. Me pareció útil para ajustar la longitud de cada cinta para que los extremos todos terminaron aproximadamente la misma longitud cuando se dobla dentro del recinto. Por último, debido a la caja se me ocurrió, que los extremos del cable en los LEDs de largo suficiente para soldarlos era demasiado frustrante. Superé este por prensar algunos pins hembra en los extremos de los cables y luego soldar en su lugar una vez que se fijen dentro de la caja. Nuevo, marca, probar, comprobar (¡ hasta lo!)
