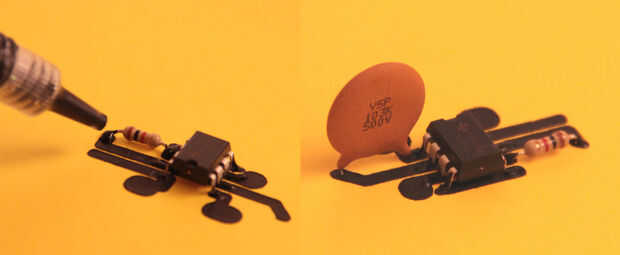

Después de hacer un circuito flexible, quería experimentar con otras maneras de trabajar con pintura conductora. Vi este proyecto publicada por las personas que hacen conductores desnudos de la pintura y tuve la idea de tratar de crear un circuito en papel con litografía. Esto es sólo un proyecto de muestra que he probado, es un sintetizador 555 dedo activa. Usted podría utilizar sus propias piezas y circuitos con esta técnica, aunque debes ser consciente de cómo afectará el aumento de la resistencia en los rastros a la electrónica. Hice este proyecto un tiempo atrás y por desgracia parece que han extraviado mis imágenes finales, por lo que esta documentación es un poco más acerca de la técnica que el proyecto real.
Lista de partes:
Desnudo pintura conductora pluma Amazonas
0.01uF condensador de cerámica de Digikey 399-4324-ND
resistor de 1KOhm 1/4 watt Digikey CF14JT1K00CT-ND
Temporizador 555 Digikey LM555CNFS-ND
Clip de la batería de 9V Radioshack 270-324
cinta conductora cobre Amazon
amplificador y el altavoz
clips para papel
Puente de alambre de calibre 22
Papel
Cepillo de pintura
Azul cinta de pintor
