He estado trabajando muy duro para hacer tutoriales de bloque electrónico para mi subscriberes de youtube, así como posibles compradores de mi electrónica tablero de aprendizaje. La Junta tiene muchos bloques diferentes, y hay 11 videos tutorial x que tengo para mostrar cómo funcionan cada uno de ellos. Cada tutorial tiene una sección de teoría y laboratorio, para que el usuario pueda trabajar a través de la teoría y presenciar el resultado! Este es un circuito sencillo e introductorio. El video muestra cómo fácilmente se implementa el circuito en el tablero de aprendizaje y habla sobre el diagrama de bloques del circuito. En las secciones siguientes hablaremos sobre cada uno de los bloques involucradas, y cada video tutorial tiene una sección de teoría y laboratorio.
El circuito de Detector de movimiento PIR:

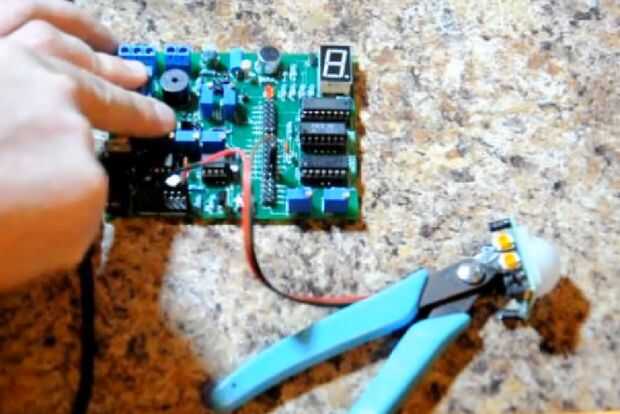

Para este proyecto, utilizaremos nuestro módulo de detector de movimiento PIR. Tiene que seguir el video de arriba, que muestra cómo enlazar y cómo calibrar la sensibilidad. Una vez que el pin de 5v y el pin de tierra del módulo PIR ha sido conectado a la tarjeta, usted puede conectarse la salida del módulo PIR el indicador del pin. Cuando el módulo PIR detecta movimiento, este LED se encenderá. Es necesario calibrar la sensibilidad con la luz. Arriba [en encendido, el módulo PIR es inestable y tiene alrededor de medio minuto para resolver. A partir de ahí, hacer lo que yo hago. Jugar con él. Usted puede incluso probarlo en la oscuridad! Sólo tenga cuidado de no tropezar! Una vez haya calibrado el módulo PIR, conecte dos puente cortocircuito pin para el zumbido de los pernos en el bloque de pin actuador. Selecciona tu timbre. Conecte el módulo PIR clavija de salida al pin de ley en el bloque principal. A partir de ahí, cada vez que el sensor PIR detecta el movimiento de un ser humano, debe sonar el zumbador por un corto período (dependiendo de cómo usted ha calibrado). Al calibrar el sensor de PIR, ser paciente. Toma algún tiempo acostumbrarse al proceso. Una vez que hayas hecho una vez, lo has hecho cien! ASEGÚRESE DE QUE TENGA CUIDADO AL CONECTAR EL MÓDULO PIR! Si se conecta la línea de tierra a la línea de 5v en el tablero y la línea de 5v en el módulo PIR a la línea de tierra en el tablero, se fríe el módulo PIR. El siguiente video va sobre el diagrama de bloques, y complementos, mientras que en las secciones siguientes ofrecen detallan tutoriales sobre cada bloque!
