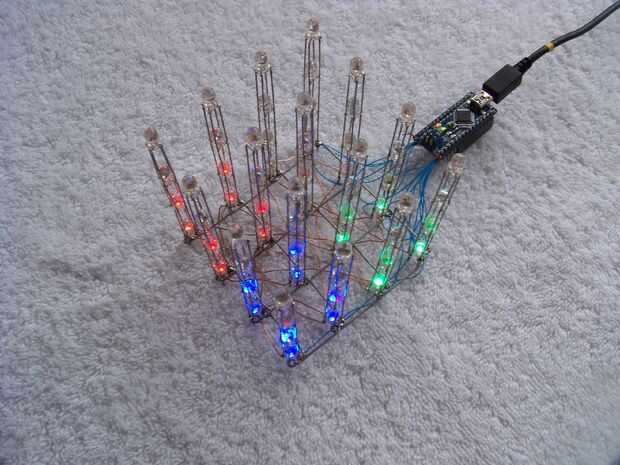

Se trata de un cubo 3D de Charlieplexed 64 RGB LED.
El CharlieCube tiene un total de 192 LEDs y es controlada por 16 pines de arduino conectados 16 torres de 4 LED y 4 conexiones. Las conexiones de 64 que lleva 16 agujas de 4 están conectadas de tal manera que sólo necesitan 16 conexiones del microcontrolador (arduio). El arduino se conecta directamente a los LEDs sin necesidad de utilizar cualquier resistencias, registros de desplazamiento, controladores LED o cualquier otro componente electrónico. Es simplemente LED, microcontrolador y circuitos. Es sorta como aplicar la geometría a circuitos.
Este diseño de cubo utiliza cableado complejo en lugar de piezas. Este tipo de cableado LED se conoce como charlieplexing, y es un tipo de multiplexación, que arregla LEDs uno frente al otro en grupos. El resultado es que requiere menos conexiones para controlar los LEDs. En el caso de 64 LEDs RGB es realmente 192 LEDs que pueden ser controladas con 16 conexiones de entrada/salida de microcontrolador tri-estado (pins). Charlieplexing fue creado por Charlie Allen, y es una forma bastante interesante para controlar muchos LEDs.
El sitio web original por aser Glick describe cómo hacer este cubo con LEDs de RGB cátodo común, sin embargo he modificado el código para trabajar con ánodo común LED. Hice un instructable llamado Hacking el Charliecube y describe cómo fui hacer el código para este cubo, también trabajan con ánodo común LED. Tengo una web que he creado con los cuadros y en profundidad detalles como hacer el cubo, Im que va a tratar de volver a crear aquí, y centrarse en solamente construir el cubo.
Lista de partes para este 4 x 4 x 4 cubos de RGB LED son sencillos:
64 LEDS RGB (ánodo común o cátodo común)
Arduino Nano o variante con 328 chip (chip 168 no funcionen)
Cables (varios dependiendo de cómo construir el cubo)
Creación de prototipos de circuitos impresos (pad por tipo de agujero), opcional (si es núcleo duro!)
Herramientas:
De soldadura, pinzas, alicate, pelacables, taladro (5 mm.)
Fuentes:
Fundente, soldadura, Alcohol, un pequeño Consejo, paciencia.
Mi página web sobre el cubo:
https://sites.Google.com/site/rgbledcubes/Home/Cha...
Asher Glicks web sobre el cubo (donde todo empezó)
http://aglick.com/charliecube.html
Acerca de Charlie Allen Charliplexing puede encontrar más aquí:
https://en.wikipedia.org/wiki/charlieplexing
Mi instructables otros sobre hackear el charliecube y charliecube...
