Introducción
La intención de este proyecto es diseñar y construir el medallón de madera similar a la mostrada en la película El ilusionista.
Personaje principal de la película: Eisenheim (interpretado por Edward Norton) describe el medallón de madera como una cartela que se deriva de los jeroglíficos egipcios, lo que significa aproximadamente un óvalo con una línea en un extremo.
Como se puede ver en el vídeo incrustado, el medallón incorpora un sistema de doble bisagra para torcer por la mitad, antes de que puede abrir la tapa.
Investigación
Yo había investigado varios métodos de conseguir la bisagra del medallón como estos otros instructables:
- Corazón del ilusionista
Medallón de corazón de ilusionista
Relicario ilusionista: una cómo.
Resumen
Querer lograr un verdadero medallón con bisagras doble según la película, me puse sobre el diseño del medallón en un estilo similar como elemento de investigación #3 el ' medallón de ilusionista: una cómo.' por nazdreg2007, mientras que también en unos toques del trabajo de otros.

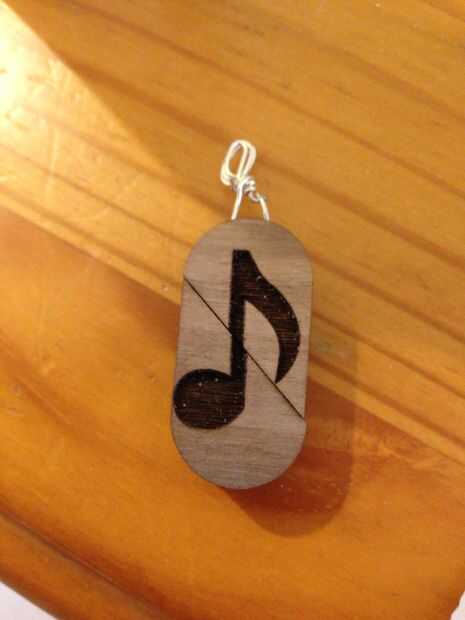

Diseñé un a medida un logo en el frente que luego transformaría en la primera letra del nombre de mi esposa una vez el Guardapelo se retorcía en la configuración del corazón. Sin embargo, debido a una miss Asunción hecha por mí, la mitad de la inscripción del logo fue lamentablemente en el lado equivocado. Destaco el error, para que puedan evitar mi desgracia.
Una vez que el medallón había sido diseñado, utilizando AutoCAD he creado un PDF de mi diseño de la obra en formato vectorial (una buena guía puede encontrarse aquí ) en orden para el fabricante de láser corte piezas de trabajo con madera de nogal de 1, 5 mm utilizando una máquina CNC. Una vez que las partes se volvieron a mí, fabrican las bisagras (un 'clavija' y una bisagra de 'pin doblado') y realiza el montaje final.
Encontré que el medallón de Cartouche la creación es un proyecto muy gratificante, sin embargo hay un par de muy difíciles, el tiempo consume las secciones que puede ser fácilmente mal y requieren reparación.
Te recomiendo eso si a realizar este proyecto, usted:
- Como yo, doble para arriba sobre todo piezas de trabajo en caso de rotura.
- Tener mucha paciencia
- A diferencia de mí, modelo de todas sus piezas de trabajo mediante sistema CAD 3D para diseño correcto.
- Mire haciendo que cada capa de un grosor mayor de 1mm. Esto hace el medallón más fuerte y permitir más fácil además de los imanes. (Imanes ayudan a mantener la rigidez del medallón).
- Si posible a la fuente un pequeño terminó bastante doble barra, sería una bisagra más adecuada que el 'pin doblado'
- doble para arriba en el laser, cortar las piezas. (probablemente te no costará más para tener dos de cada pieza laser cut. usted paga para el tamaño de la madera utilizada, así que si usted tiene espacio de repuesto, duplicados hechos. Esto es particularmente importante para las capas medias más delicadas).
