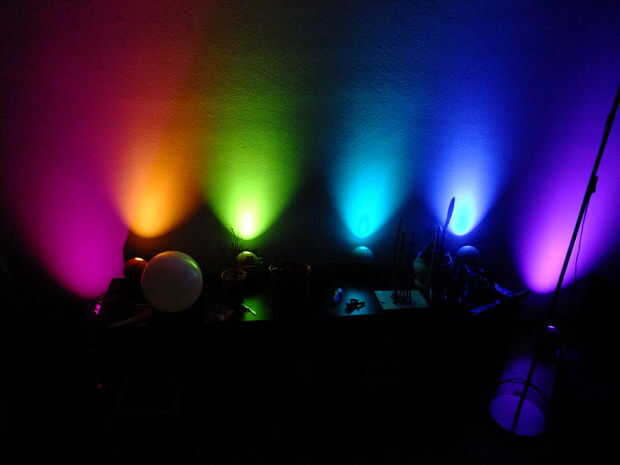

El objetivo era tener una estado de ánimo-luz bonita para mi salón, inspirado en una consola de iluminación estándar, un amigo tuvo una vez (con interruptores y bombillas de colores), pero con un matiz añadido de alta tecnología. También las lámparas deben ser lámparas, lámparas de inundación no a mi pared del color muy bien.

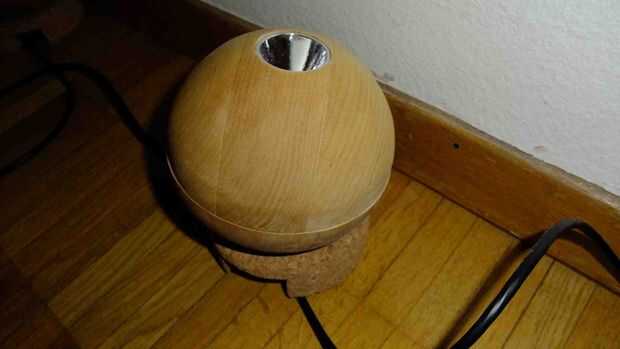

Después de algunas pruebas iniciales con LEDs RGB, decidí usar un 10W LED en cada lámpara. También, para añadir flexibilidad las lámparas deben ser individualmente placeble, no todos juntos integrado en una sola pieza de madera. Tengo la idea de usar tazones de madera de este hack IKEA
aquí:
http://technabob.com/blog/2008/11/28/Salad-Bowl-Speakers-IKEA-hack/
La parte de hardware no es demasiado hacer, la electrónica puede ser más complicada, dependiendo de capacidades. La parte más difícil fue el software, me llevó unos cuantos fines de semana a lo todo hacia fuera pero que ahora está todo listo para usted.
Así que aquí está lo que puede hacer y cómo funciona:
Hay una lámpara principal, equipada con un arduino que envía comandos a todas las lámparas de esclavo (tengo un maestro y cinco esclavos, pueden agregarse más o menos puede utilizarse) mediante el protocolo de bus serie I2C. He seleccionado I2C ya que utiliza sólo 2 cables de addidtional pero si tuviera que hacerlo todo yo usaría un módulo inalámbrico de 2,4 GHz en cada lámpara para mayor flexibilidad.
La lámpara master también está equipada con un receptor de infrarrojos. Recibe comandos de un barato IR remote (casi cualquier mando a distancia puede programarse en él) para cambiar los colores, se desvanecen los modos y todo lo que usted ha programado en el master.
Recibí la mayor parte del material de electrónica de DealExtreme y digikey, los tazones de fuente son de IKEA, los cables tengo localmente.
Cosas necesitada:
-10W RGB LED, gran angular (http://www.dealextreme.com/p/10w-500-lumen-multi-color-rgb-led-emitter-metal-plate-140-degree-44043?item=1)
-Pequeño Arduino con ATmega328, utilicé uno de Seeedstudio pero cualquiera que encaja en la lámpara va a hacer. Te recomiendo usar un Arduino Nano por su tamaño (http://www.dealextreme.com/p/arduino-nano-v3-0-81877?item=2)
-Transistor NFET con tensión umbral baja (menos de 4V) de cualquier paquete te gusta
-Disipador de calor (http://www.dealextreme.com/p/high-performance-dc-brushless-cooling-fan-for-pc-video-card-8942 está fuera de stock, cualquier similar uno va a hacer)
-Disipador de calor de la goma (http://www.dealextreme.com/p/heatsink-thermal-compound-grease-like-4593)
-Fuentes de alimentación de 12V (http://www.dealextreme.com/p/ac-to-dc-12v-1a-power-adaptor-with-5-4mm-dc-plug-eu-type-110-240v-15991)
-LED controladores PWM entrada (tres por lámpara): (http://www.dealextreme.com/p/mr16-1-3w-650-700ma-constant-current-regulated-led-driver-8-40v-input-13557)
-Tubería del encogimiento del calor (http://www.dealextreme.com/p/1m-black-heat-shrink-tubing-five-size-pack-0-8-1-5-2-5-3-5-4-5mm-23450)
-Tubo de aluminio, diámetro 20 mm (Ferreterias)
-Reflectores (http://www.dealextreme.com/p/35mm-35mm-aluminum-textured-op-reflector-for-cree-led-emitters-2-pack-14599)
-5-filamento de cable (o más), 300V aislamiento entre hilos, longitud de 5m. Capacidad de corriente: 12W * [número de lámparas] / 230 v (o 120 v en Estados Unidos y Japón). Usé un cable con ocho 0.14 mm ^ 2 filamentos del conductor.
-Cable de alimentación (1-2 m de longitud) con un enchufe de conexión tus tomas de corriente. Puede tener también un interruptor en él.
-Receptor de infrarrojos, 38 KHz (creo TSOP2238, pero no estoy seguro ya)
-Mando a distancia IR (http://www.dealextreme.com/p/24-key-wireless-infrared-ir-remote-controller-for-rgb-led-light-bulb-1-cr2025-47019?item=2)
-Material difusor (difusor de 60 ° ángulo utilizado) (yo usé muy caro difusores profesional tuve una muestra de obras de cinta scotch también pero no tan bien)
-Vidrio de cubierta (http://www.dealextreme.com/p/glass-lens-for-flashlights-10-pack-34-8mm-x-1-2mm-10643?item=4)
-Cuencos de madera de IKEA
-"Behandla" directo de IKEA (como barniz pero no barniz)
-Almohadilla de soporte, 10 mm de espesor de corcho (consiguió que de IKEA también)
Para cada tablero del controlador esclavo: (también se puede utilizar un arduino pro mini, un poco más caro pero ahorra mucho trabajo de soldadura) y modificar el software de esclavo. Tienes que averiguar cómo a ti mismo. Consíguelo aquí: http://www.dealextreme.com/p/arduino-pro-mini-w-atmega328p-electronic-building-blocks-interactive-media-improved-version-104332?item=1)
-ATTiny24
-Regulador de LDO 5V IC (es decir, L1117 en SOT223 paquete)
-Transistor NFET con tensión umbral baja (menos de 4V) en un paquete de SOT23
-SMD condensadores de 10uF, la disociación (1uF estaría muy bien también)
-Pines
Herramientas utilizadas:
-Dremel
-Diversos pedacitos de taladro
-CNC Fresadora (opcional pero hace cosas más fácil)
-Todo tipo de papel de lija
-Cepillo
-Vice
-Cúter
-Archivo
-Sargentos monomanuales
-Pegamento (epoxy, pegamento caliente, cola para madera)
-Silicona o pegamento de silicona (opcional)
-Soldador
-Soldadura
-Los alambres a prueba de calor (he utilizado cables de silicona utilizados en los modelos RC pero cualquier alambre que funciona hasta 80° C está bien)
-Multímetro
-Osciloscopio (opcional, pero muy útil para la depuración)
-Fuente de alimentación lab (opcional también)
-Programador (ISP) para chips Atmel (utilicé un compatible con AVRISP STK500 recibí de Seeedstudio, pero lo puede obtener de ebay por alrededor de 20$)
Nota: Si usted es un principiante en electrónica, este proyecto no es para usted. Usted puede intentar y estoy dispuesto a responder a algunas preguntas pero ten en cuenta que las instrucciones han sido pensadas para personas con algunos conocimientos en electrónica y programación.
ADVERTENCIA:
LA LÁMPARA FUNCIONA CON 230V/120V, TENGA CUIDADO CADA VEZ ANTES DE LA PRUEBA NO ACCIDENTALMENTE HACIA FUERA CORTO O CONSIGUE DADO UNA SACUDIDA ELÉCTRICA! TAMBIÉN TENGA MUCHO CUIDADO CUANDO CABLEADO PARA ARRIBA, SU SEGURO PROBABLEMENTE NO CUBRE LOS INCENDIOS CAUSADOS POR LA ELECTRÓNICA HIZO UNO MISMO! SIEMPRE APAGUE CORTANDO COMPLETAMENTE EL PODER Y NO SE DEJE FUNCIONAR DESATENDIDO! NO SERÁ RESPONSABLE DE NINGÚN DAÑO O PÉRDIDAS DE BIENES TERRENALES SI TE ESCANDALIZA O QUEMA TU CASA.
