Quiero hacer una herramienta de grabado del CNC (computadora controlada numéricamente) de 3 ejes para mi taller y he realizado prácticamente la parte electrónica de la construcción (Arduino y EasyDriver basado). He mirado y experimentó con un par de diferentes plataformas de la CNC y todavía estoy experimentando y jugando con diferentes métodos de manejo de la herramienta de corte.
Quería usar una correa de distribución, poleas y engranajes de transmisión para mi herramienta CNC, pero no encontré nada de lo que fue bastante baratos además de ser fácilmente accesible (porque quería unos 12 engranajes impulsores), así que decidí hacer mi propio.
Me encontré con un poco de un dilema del huevo y la gallina... Necesitaba un router CNC para hacer las piezas para mi router/grabador CNC. Eso es hasta que tuve un poco de un momento de avance. Si he usado la correa de distribución en el engranaje, sería perfecto para la correa de distribución. Espere ese pensamiento un tiempo hasta que era totalmente obvio.

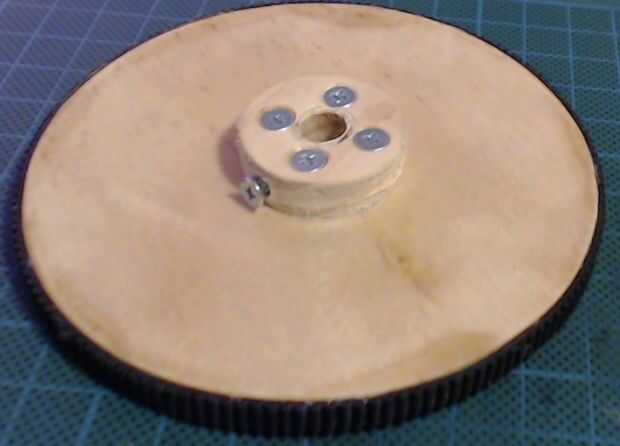

En este instructable, te diré que el engranaje impulsor.
Materiales:
- contrachapado de 7mm (900 x 650 mm)
- stock de pino de 10mm (500 mm x 50 mm)
- correa de sincronización de símbolo 2GT 5mm (10m)
- clavija de 7mm (500mm)
- tornillos de 12mm cabeza avellanada de 4 x 4G
- perno de 1 x 4M 12mm cabeza avellanada
- adhesivo de contacto
- barniz
Herramientas:
- Taladro de columna
- Sierras de 95mm (diámetro interno)
- Sierras de 27mm (diámetro interno)
- broca de 7 mm.
- broca avellanador
- broca de 2mm
