El Teensy USB Development Board, ahora en su cuarta revisión, el Teensy 3.1, es un pequeño brazo de 32 bits basado en microcontrolador a 72MHz. Entre sus muchas funciones, hay 256Kb memoria Flash, 64Kb RAM, 2Kb EEPROM, 21 análogo en pins, 12 pines PWM, 3 UART, I2C 2 y 1 pines de comunicación SPI. Aunque el microcontrolador funciona a 3.3V, estos pines son 5V tolerante, que hacen que el tablero fácil de usar con legado Arduino shields. Programación de este microcontrolador es bastante sencillo, demasiado, ya que el cargador Teensy está perfectamente integrado en el IDE de Arduino Teensyduino; Esto, unido a su muy pequeño factor de forma y precio barato ($19,99), hace el Teensy una gran alternativa a Arduino para proyectos que requiere un montón de alfileres y cálculos rápidos en espacio limitado. Visite el sitio web Teensy para obtener más información.

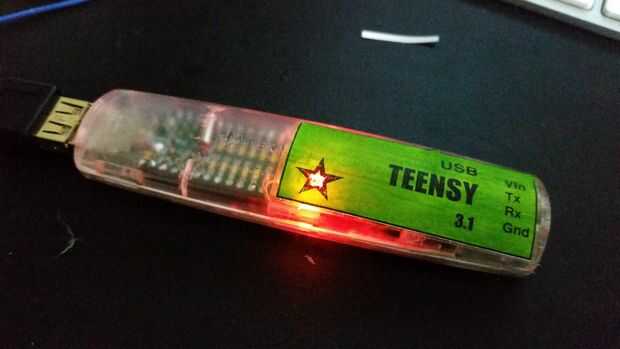

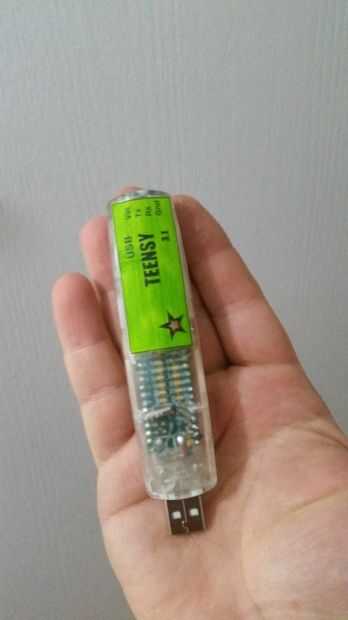

Ahora, este Instructable simple nació para servir a un propósito obvio: para proteger el Teensy y hacerlo más práctico. Siendo la Junta tan maldita sea pequeña, es muy fácil de pins de corto circuito y dañar su circuitería por tocarlo con las manos desnudas. El Teensy es bastante robusto, aunque. Que usé para este proyecto había sido soldado / unsoldered tantas veces que ya funcionaba el LED en el Pin 13. Con mucha paciencia pude fijar la huella apenas visible. Para mi sorpresa la mayoría de las clavijas así que abusados todavía estaban trabajando. Decidí emplear esta tarjeta sólo para propósitos de prueba y darle un recinto glorioso. Sus alfileres son todavía accesibles quitando la tapa de la caja en caso de que necesite. Los pasadores sólo accesibles desde el exterior son los pernos Serial2 (9,10), el conector de tierra y el Vin Pin a la Junta. También reemplacé el conector Micro-B USB con un conector USB estándar para que sólo pude conectar el Teensy directamente a una computadora sin los cables de la manera. En el recinto hay un LED rojo/verde bicolor conectado a los pines 29 y 28 y la batería de reserva para el integrado RTC la Teensy sí mismo. También imprimí una etiqueta engomada de lujo para darle un aspecto profesional.
REQUISITOS
1. 1 Junta de desarrollo 3.1 teensy
2. 1 Cable del USB Texas Instruments TI-83 gráfico enlace
3. corta los cables
4. Clip de la batería 1 moneda
5. 1 4 pin 2,54 mm Header hembra conector tomacorriente
6. 1 CR2025 3V batería de litio de la célula
7. 1 32,768 kHz cristal
8. 1 bicolor común cátodo LED 2 270 Ohm resistencias
9. 1 conector de tipo A USB
10. cautín y soldadura
11. pegamento
12. utilidad cuchillo cinta eléctrica pequeños alicates, pinzas, Phillips / Destornillador de hoja plana
13. todo lo no menciono (como cinta de doble cara) :)
