Se trata de la primera parte de se supone que un instructable sobre control de velocidad de un motor DC con 555 ICs de contador de tiempo para atender a aquellos que todavía están empezando a hacer electrónica un hobby y principiantes como yo de una manera de dos partes. En esta parte, voy a hablar sobre los conceptos básicos de control de velocidad del motor específicamente mediante modulación de anchura de pulso controlado por una señal de voltaje de entrada (mediante un potenciómetro). En la segunda parte, voy a intentar sustituir la señal de voltaje de entrada con vamos a decir, un sensor de temperatura al variar el ancho de pulso de la señal de voltaje alimenta a un motor de corriente continua.
Esta es mi primera vez haciendo proyectos relacionados con la IC 555 temporizador. Por lo tanto, todos los conceptos que afronto posteriormente se basan pesadamente en libros, sitios web y la hoja de datos proporcionada por el fabricante. Tenga en cuenta que esto es sólo una demo de proyecto y es muy probable que no sea adecuado para aplicaciones serias. También hay un montón de instructables previamente publicados u otros tutoriales encontrados en la web sobre este tema que utiliza sólo un 555 temporizador IC pero realmente no tengo un conocimiento completo en cuanto a cómo exactamente funciona a partir de ahora tan im pegado con el uso de dos. :-(
Si usted es un principiante como yo, se proporcionan enlaces al final de los pasos 1, 2 y 3 como que avanza. Revise todos los enlaces y leer si quieres profundizar en el tema discutido por paso como sólo sería hablar de los conceptos esenciales necesarios para este proyecto. IM no todavía ningún experto en este campo de modo que el conocimiento que yo puedo impartir los conceptos muy básicos que puedo comprender mi nivel actual. Así que si tienes correcciones, utilice la sección de comentarios para informarme de inmediato por lo que puedo aprender de usted.
Para aquellos que tienen microcontroladores disponibles a la mano (digamos un arduino), sólo puede saltar este instructable y se refieren a este sitio:
http://www.Dummies.com/how-to/Content/How-to-contr...
de un modo más sofisticado de control DC motor velocidades con menos pasos de cableado, menos componentes, menos esfuerzo... con solo un poco programación conocimientos necesarios y básicos comprensión del código. Otros tableros de microcontrolador tienen su propio sitio para esos tutoriales por Google es la respuesta. De hecho tengo una placa arduino disponible pero parece que aprendería mucho acerca de este tema si probaría a ponerlo difícil.
Para algunas preguntas personales, inquietudes, aclaraciones, correcciones etc., usted puede simplemente correo electrónico: mttarvina
*******************************************************************************
Para comenzar, aquí hay algunos puntos clave que servirían como la descripción de esta manifestación:
-Se aplica la configuración de circuito básico de modos Astable y monoestable del 555 temporizador IC en un proyecto
-Señal de voltaje a través del motor de la C.C. = onda cuadrada con frecuencia de 10Hz, con tensión de pico en alrededor de 7.5-8 voltios
-Salida de frecuencia es constante a 10Hz con diferentes ancho de pulso del 12% al ciclo de servicio de 95%

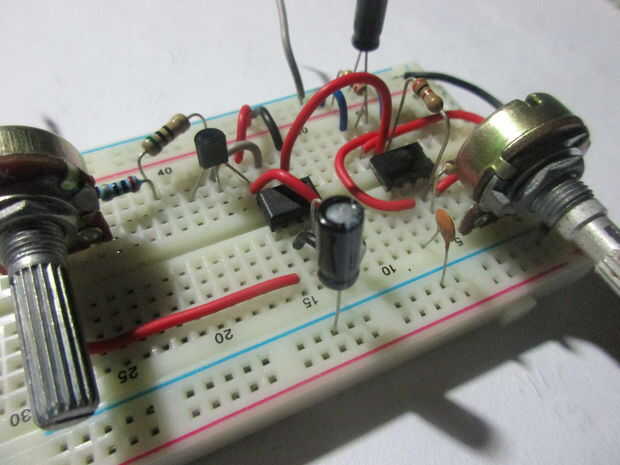

-Utiliza dos 555 temporizador ICs para servir como entrada de reloj (1) y (2) modulador de anchura de pulso ambos funcionando a una frecuencia de 10Hz
-Utiliza un motor de C.C. con un voltaje de 9V a velocidad nominal de 2400 rpm (sin carga - para minimizar el consumo de corriente)
-Una frecuencia de trabajo de 10Hz es elegida para que la salida sea perceptible a simple vista cuando el motor se sustituye por un LED (ya que inicialmente quería ver cómo afecta el comportamiento intermitente del LED basado en cuánto tiempo se ilumina frente a cuánto se apaga).
