Esta es una guía rápida sobre cómo usar un Arduino © controlar si un ventilador de enfriamiento y un calentador se activa dependiendo de la temperatura detectada de un sensor TC74 Arduino.
Esto es para un proyecto final para una clase de electrónica actualmente estoy tomando, aunque llegué a este proyecto con pragmatismo en la mente, debido a los veranos calientes e inviernos fríos (ok, 60 grados en el interior es frío para mí, pero eso es probablemente porque soy californiano).
Trabajar en este proyecto debe dar buena prácticas en trabajar con el Arduino, soldar y circuitos generales, así como código para el Arduino y workin gon la lógica necesaria para la codificación.
¿Por qué ajustar el ventilador y el calentador si el Arduino lo puede hacer por usted? (Ok, esto es probablemente lo suficientemente fácil de hacer, pero tecnologizada (no una palabra) es simplemente mucho más fresco (ningún retruécano previsto).
Además, hay un vídeo al final de este Instructables si quieres que todo se describe verbalmente.
¡ Mucha suerte!
Paso 1
Materiales.
Usted necesitará...
* Un Arduino © microcontrolador, hecha por Arduino (con conector USB)

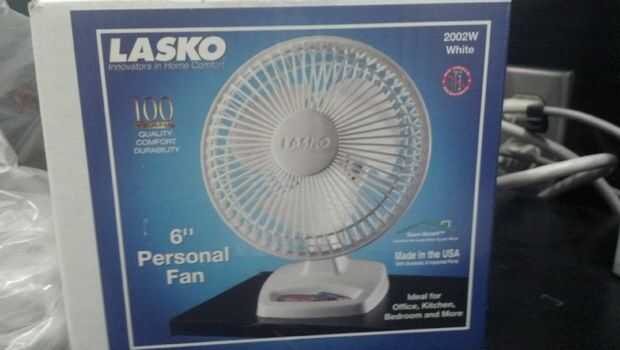

* Un ventilador (este proyecto utiliza la siguiente: http://www.amazon.com/Lasko-Personal-Inches-White-2002W/dp/B000QR6VXW/ref=sr_1_1?s=home-garden&ie=UTF8&qid=1333608671&sr=1-1)
* Un calentador (este proyecto utiliza el calentador siguiente: http://www.amazon.com/Pelonis-Heater-fan-Heat-Settings/dp/B000PAQHLG/ref=sr_1_32?s=home-garden&ie=UTF8&qid=1333608582&sr=1-32 )
* TC74 Sensor de temperatura
* Los cables
* Relés, relés de aquí eran relés de estado sólidos, con una corriente menor (2 Amp) Crydom D2W202F para el ventilador y una corriente grande de 25 amperios NTE Electronics relé para el calentador, que requiere hasta 1500W.
* Un protoboard
* Encogimiento de calor de tubos
* Dos tomas de corriente para uso
* Dos potenciómetros opcional (10.000 ohmios)
* Un ordenador con el software de Arduino
* Código
Herramientas
* Soldador
* Alambre de corte y pelacables
* Prensado
* Destornillador o alternativa
* Pistola (opcional)
ADVERTENCIA: los cables puede ser peligroso, especialmente cuando el calentador o el ventilador está conectado. Por favor utilice los tubos termoretráctiles para cubrir estas arriba o mejor aún, el artilugio toda la caja.
