Arduino Shield de potenciómetros digitales

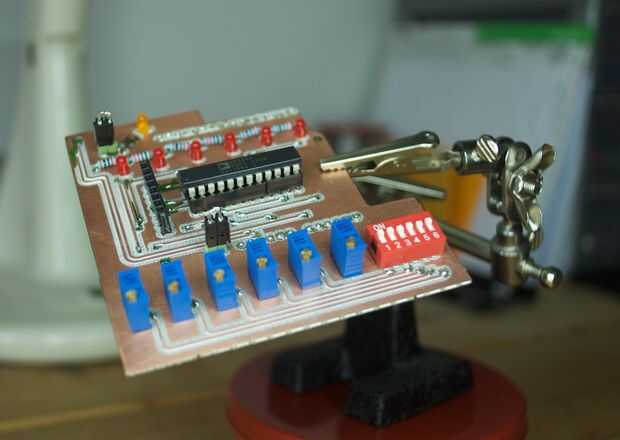

El Escudo de Arduino de potenciómetros digitales ha sido probado para la compatibilidad con Arduino Duemilanove, Diecimilay Arduino UNO R1/R2

Este escudo se basa en el dispositivo AD5206 de Analog Devices.

En Internet podemos encontrar algunas aplicaciones muy básicas del componente, revisado en muchos blogs y sitios web, incluyendo el sitio web de arduino.cc "controlar un potenciómetro digital usando SPI". Lamentablemente estos tutoriales se centran en la manera que usted puede controlar este chip: el SPI (interfaz periférica Serial =) protocolo. También los bocetos de la muestra encontramos – limitada a muy pocas líneas de código son muy sencillas pero también casi inútiles.

También son muy pobres las sugerencias de uso: cómo los niveles de sonido de algunos dispositivos de control digital. ¿Pero entonces? Depende de usted. Nada más.

Por lo que la razón he decidido crear este proyecto escudo es un completo laboratorio de potenciómetro digital confiable y listo para aplicaciones del mundo real de trabajo. También los bocetos son un poco más complejos pero que incluye características útiles, explicó.

El PCB (o la versión completamente montada) de este proyecto se puede encontrar enTindie por menos de 10$.

Un ejemplo de aplicación del escudo con una segunda placa de Arduino controlar un servo ha sido publicado en un artículo sobre Esquemas de Electro y se describe en la última parte de este instruc
