Arduino Shield de código Morse

código Morse fue el descubrimiento que hizo posible la larga distancia
comunicación en la era del telégrafo. El código representa
caracteres alfanuméricos por intervalos cortos y largos de la señal, los
familiar puntos y guiones. Durante muchos años pasando una prueba del código Morse fue un
requisito de obtener un jamón de licencia, pero hoy en día la mayoría aficionados de radio
utilizar solamente infrecuentemente. Ya no son las señales de socorro de la nave a nave
Enviado en Morse, como fue el famoso CQD (dah-dit-dah-dit-dah-dah-dit-dah
dah-dit-dit) transmitida por el operador de radio del hundimiento del Titanic en 1912.
Todavía, Morse sigue siendo importante para la señalización de peligro, si solamente por una perdida
excursionista parpadeando una linterna en la noche solitaria, oscura.

Hacking Arduino como entrenador de código Morse es bastante sencillo.
Todo lo que necesitas es una luz parpadeante, como un LED de alta intensidady un sonido
fuente, digamos un altavoz piezoeléctrico mini, para proporcionar las señales sonoras. Redondeando
el proyecto es una pantalla LCD para mostrar el carácter que sonó/parpadeó.

El objetivo es un pitido y al mismo tiempo mostrar las letras, números,
y algunos signos de puntuación importantes en secuencia ordenada. Después de
Este, 50 letras al azar. Entonces, tiene la toda repetición rutinaria.
La combinación de sonidos, flashes y pantalla LCD sirve como un
herramienta eficaz para memorizar el código Morse.

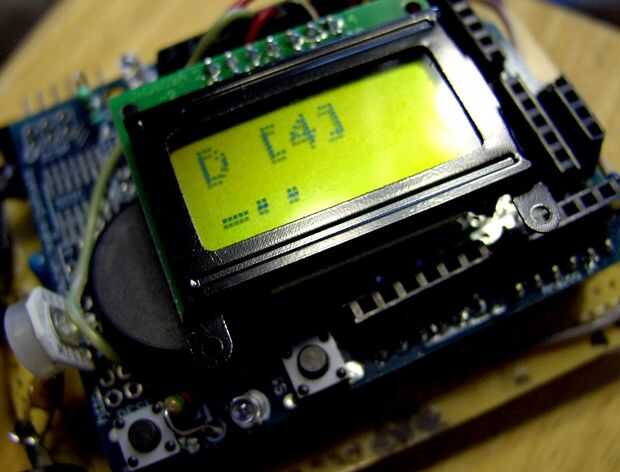

He construido este proyecto como un escudo de Arduino, utilizando un Adafruit protoshield
tablero en blanco. Que además funciona con la mayoría de la comercialmente preconstruidas
16 x 2 LCD escudos o incluso solo es breadboarded. El hardware consiste en
8 x 2 o 2 x 16 LCD conectado al Arduino de manera convencional, un LED,
y un altavoz piezoeléctrico. La mayor parte del trabajo real se hace por software.

He utilizado el cableado punto a punto, también conocido como "haywiring", un
técnica venerable perdido en las nieblas de la antigüedad. Antes de mediados de 1950,
prácticamente todos los dispositivos electrónicos fueron construidos esta manera y por los seres humanos,
no robots o máquinas automáticas.

Así es como funciona el proyecto terminado:
