Arduino protoboard escudo (5 / 10 paso)

Paso 5: Soldadura pt 2

Ahora, vamos a obtener nuestro escudo más útil soldando cables trenzados en los rieles izquierdos y derecho. Uno para la + 5V y el GND. Esta serio hará nuestra vida más fácil.

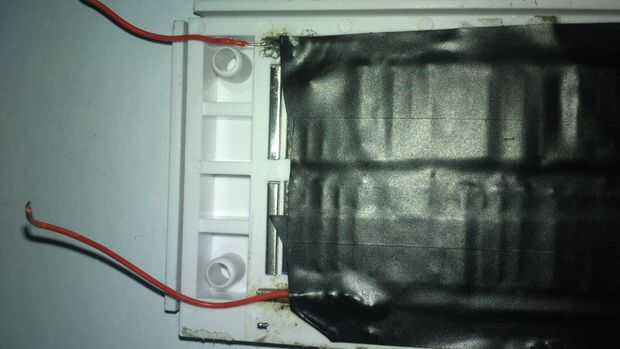

Después de eso, vuelva a colocar la cinta aislante por debajo de su tablero. Si no tiene uno, asegúrese de que le coloque uno pero tienen generalmente, ésos cinta protectora para que los metales grisáceos a quedarse.

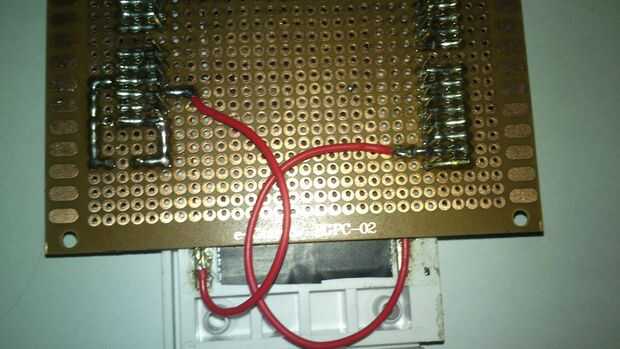

Los extremos de los alambres trenzados deben ir a los + 5V y GND de nuestro escudo. Como se ve en la segunda imagen.

También ahora podría soldar el pulsador como se ve en la segunda imagen. La primera etapa sólo tiene que conectar el pin RESET y el otro con su conector de tierra.
