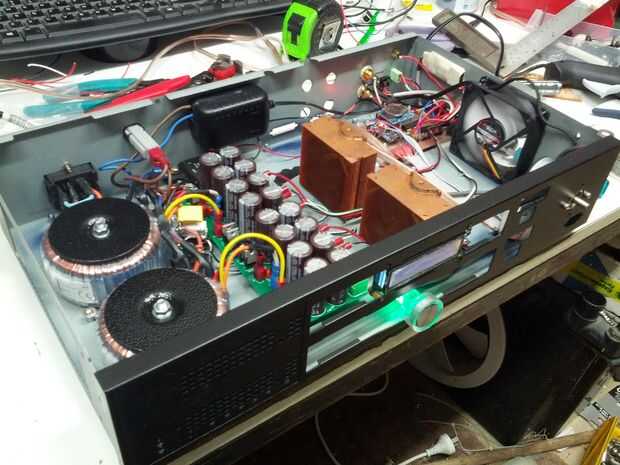

No entraré demasiado en la construcción del amplificador real aquí pero voy a dar detalles de mis partes y donde he adquirido les de. Ya hay unos instructables en la construcción de un gainclone y varios sitios web casi dedicado al tema e incluso no pude raspar la superficie de las posibilidades en la construcción de uno. Hay muchas opciones diferentes para el mismo resultado. Decidir sobre el amplificador que desea construir, aprender a construir y luego vienen aquí para que la 'inteligencia' poner en él.
Esto no es un proyecto para principiantes, especialmente al mismo amplificador. Incluye cableado de red eléctrica y puede ser extremadamente peligroso para los que no están bien informados en este ámbito - no se arriesgue. Si no eres un LG competente y no tienen un conocimiento razonable de la electrónica y sentirse segura con red eléctrica, este proyecto no podría ser para usted.
Un gran agradecimiento para ASCAS la inspiración inicial construir uno de estos amplificadores!

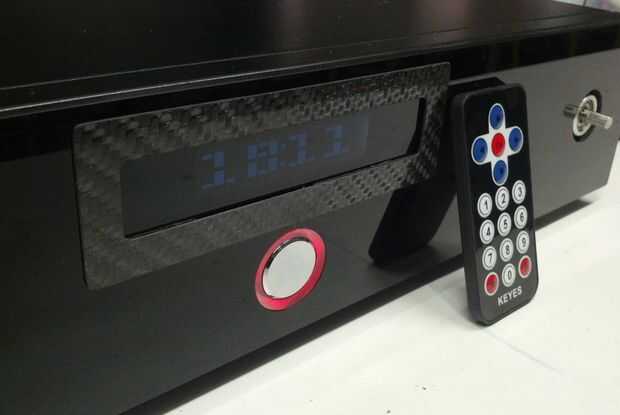

Qué es este instructable sobre todo, el frontal de la amp - en este caso es un procesador de sonido Arduino powered y conmutador de entrada.
Los principales componentes que permiten que funcione son:
Arduino Nano
Chip procesador de sonido TDA7439
Módulo de Radio TEA5767
Módulo de reloj RTC DS1307
TDA7439 permite la conmutación de 4 fuentes a una salida, control de Bass/Mid/Treb, control de ganancia y volumen de entrada (entre otros). Las funciones del chip son controladas mediante el bus i2c. Se encuentra comúnmente en aplicaciones de audio de coche, pero es perfectamente adecuado para este uso también. La única pega que es en un paquete de DIP30 que significa lo no breadboard, peor aún es que parece no ser tomas fácilmente obtenibles para un chip de DIP30. Sin embargo, el espaciado del perno es aún soldable a mano. Los chips cuestan un par de dólares así si se fríe uno, no el fin del mundo.
Para hacerlo aún más fácil de usar, he creado una biblioteca de Arduino, así que todo lo que necesitas son comandos simples para utilizar las funciones del chip.
El TEA5767 es un módulo de radio de FM, también controlado por el bus i2c y es extremadamente fácil de usar. Hubiera preferido radio DAB (digital) pero los módulos disponibles son limitadas y algo incómodo de usar por el momento. Quizás en la V2...
El RTC DS1307 está incluido por el bien de él, sólo quería tener un reloj :) Es también en el bus i2c.
