Arduino Mini Plotter sin motor servo

En este proyecto que le mostrará cómo hacer un proyecto de mini plotter.this de dos unidades de DVD viejo es simple y fácil de hacer y hace una buena práctica si usted quiere hacer una real máquina CNC (por esta razón empecé este proyecto a preparar a mi auto un CNC más grande), se llega a manejar motores paso a paso y convertir archivos vectoriales a gcode...

este plotter es diferente de los demás porque usé el mechnism de la bandeja de cd para el eje z en lugar de un motor cinemático para bajar el costo del proyecto espero que les guste

vamos a comenzar:

Piezas y herramientas:

2 - unidades de DVD

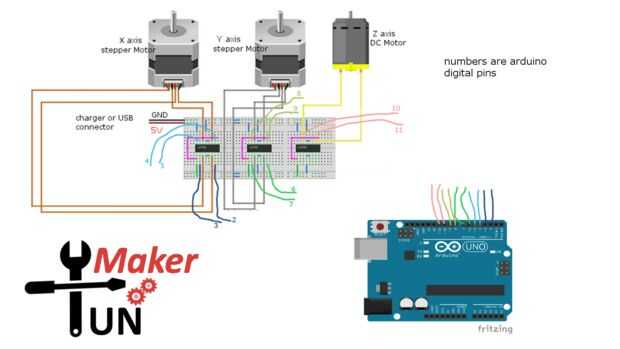

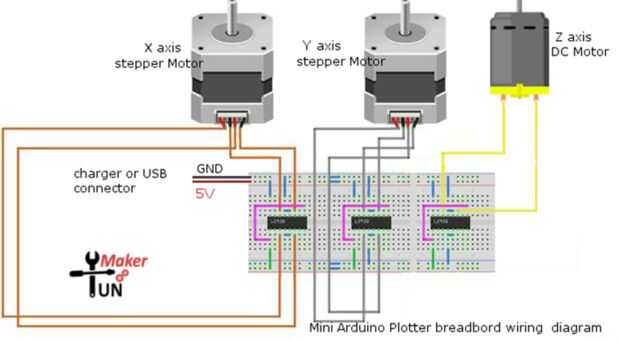

3 - L293 Puentes H IC

1 - Arduino uno

1 - protoboard

-Algunos cables

-pegamento caliente o algo parecido

-pedazos pequeños de plástico

-Cable USB (potencia el circuito desde el pc)

1 - destornillador

Filmé todos los pasos en mi canal de youtube así que Échales un vistazo para más información:

Fabricante de Túnez: https://www.youtube.com/channel/UCsFmFKMpUdyIiE55W3KsTzw

Etiquetas: Arduino, CNC, Plotter, Puente h
