Arduino controlado laberinto de mármol

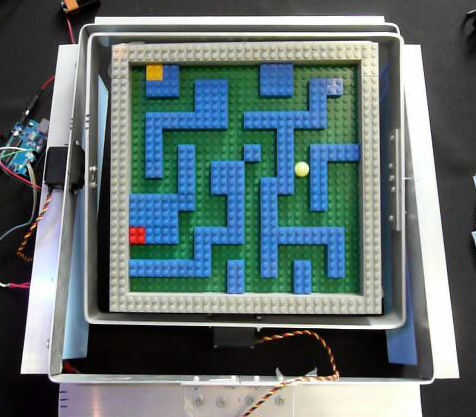

se trata de un simple proyecto de Arduino para el control de un laberinto de mármol.  El Laberinto de mármol (se puede controlar en línea) viene de un proyecto en TeleToyland, y las instrucciones de construcción son en este Instructable.  Para una exposición reciente, necesitaba permitir que los niños jueguen con el laberinto bajo el control local.  Puesto que el laberinto fue diseñado para el sitio web, las operaciones son sólo arriba, abajo, izquierda y derecha.  Para cada jugada, el tablero se inclina en la dirección deseada, luego se inclina hacia arriba.  Por lo tanto, es interesante el diseño del laberinto - el laberinto parece ser más abierta que permiten los movimientos limitados.

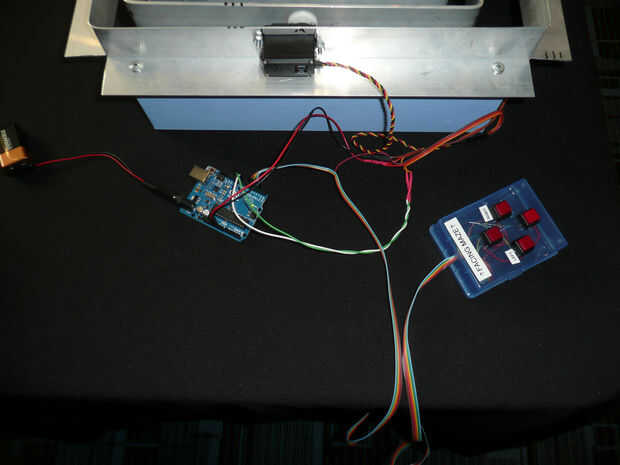

Para el control, usé 4 interruptores de botón del tacto suave de Shack de Radio montado en una caja de plástico de repuesto.  Un solo Arduino Uno fue utilizado para el control de los servos.  Los pines de I/O están conectados a tierra a través de 10K resistencias y tiró alto cuando se pulsen los botones - al igual que el bosquejo de botón de Arduino.  Utilicé una atadura de 6 alambre a la caja de control - + 5, Gnd, y 4 líneas para los botones.  Puse las resistencias de puesta a tierra derecha en la caja.  El sketch de Arduino está conectado.

Este Instructable tiene una estructura nueva y más fácil de este laberinto de mármol.
