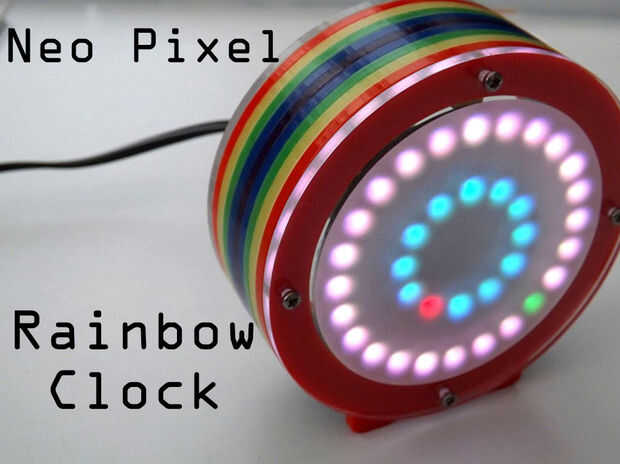

Arco iris Neo reloj

Este reloj fue hecho como regalo pero estaba tan contento con lo que pensé que haría un instructable para él. El reloj utiliza 2 Neo Pixel anillos de Adafruit Industries , así como el microcontrolador Arduino Mini Pro y un Reloj de tiempo Real DS1307 (RTC) para mantener la hora exacta. El tiempo se puede ajustar cuando se carga el código para el Arduino debería mantenerse por el RTC incluso si se pierde la energía, pero si como yo, está regalando el reloj como regalo a alguien que no sabe cómo programar un microcontrolador, y si por cualquier motivo necesitan para ajustar la hora, puede utilizar los dos botones en la parte posterior.

El reloj también tiene un sensor de lux que mide el nivel de luz ambiente. El reloj entrará en "Modo nocturno" si se apagan las luces. En "Night Mode" los LED aparecen atenuados para que no iluminan toda la habitación cuando está oscuro; lo que le permite dormir.

El reloj es alimentado por una fuente de alimentación mediante un adaptador regulado ajustable que os he puesto en 3. 5V. el caso fue diseñado en un ambiente de CAD 3D antes de ser convertido a un plan de 2D de un láser de corte a seguir. Está hecha de varias láminas de acrílico color laser cutinto anillos y luego apilados uno encima del otro para formar un cilindro de arco iris. Todo se mantiene unida por 4 tornillos, 2 en la parte delantera y 2 en la parte posterior. También hay 4 otros tornillos que son sólo para decoración.

Cómo decir la hora

El anillo externo tiene 24 LEDs y muestra los minutos; avanzará un LED cada 2 minutos y 30 segundos (150 segundos). Esto significa que la posición de los minutos, el LED se asemeja a que de un reloj normal se enfrentan, es decir 12 en la parte superior, 6 en la parte inferior etc..

El anillo interior tiene 12 LEDs y muestra las horas, otra vez, 12 en la parte superior 6 en la parte inferior etc.. Para hacer las cosas interesantes, el anillo interior también cambia de color cada segundo con una rápida limpieza secuencia y el anillo externo también cambios color cada 150 segundos. El siguiente video muestra el reloj en acción :)

Materiales

El reloj se puede dividir en tres componentes principales: el caso, la electrónica y la tarjeta de circuitos (PCB). La razón por la que la clase la PCB y la electrónica como componentes separados es porque grabado mi propio PCB que es una tarea significativa propia, mientras que el Arduino y el RTC ya construyó en su propio PCB.

COSAS DE ELECTRÓNICA

  • Arduino Mini Pro - esto puede ser comprado directamente de Adafruit (Estados Unidos) o de Componentes frescos (Reino Unido), utiliza una tarjeta clon barato de china y funciona bien. También se podría utilizar cualquier otro Arduino o Flora que es lo suficientemente pequeño como para caber dentro de la caja y tiene suficientes pernos para acomodar el proyecto.
  • Anillos de Pixel Neo - otra vez, se pueden comprar de Adafruit o componentes fresco. Se necesita un anillo de 24 y un anillo de 12. También hay un anillo de 16 pero no recomiendo tratar de usar el anillo de 16 para hacer un reloj de la triple corona como el anillo 12 no encaja dentro del ring 16. Si quería hacer un reloj de la triple corona entonces hay un anillo de LED 60, pero es grande y mejor se adapta a un reloj de pared de montaje.
  • Cables - un montón de cables, en un montón de colores!
  • Botones - 2 de estos.
  • Resistencias - usted necesitará 2 x resistencias de 10 k Ohm 1 x 470 ohms para los LEDs y botones
  • PCB - el botones y las resistencias están montados sobre un PCB. Si grabar tu propio PCB Sabe usted lo que usted necesitará hacer eso, usted puede también conseguir su PCB de una Modela o otherMill o cualquier dispositivo CNC tiene acceso a. Mina grabado por lo que es el método que describo más abajo pero también incluirá los archivos para el fresado de la máquina, sólo tenga en cuenta que van a ser probadas.
  • Adaptador de Jack hembra de DC cañón - un componente útil que permite a muchos proyectos de pequeña electrónica a ser alimentado por la red sin mutilación de AC/DC adaptadores.
  • Adaptador de corriente AC/DC - regulado fuentes son preferido pero no es necesario ya que los microcontollers tienen reguladores de voltaje a bordo. Tener un adaptador ajustable le permite ajustar el voltaje de la cerca el hacer de trabajo voltaje del microcontrolador, (generalmente 3, 3V o 5v) Esto evita exceso de tensión es convertida a calor y haciendo que el microcontrolador para conseguir muy caliente!

MATERIAL DE CUBIERTA

  • Color acrílico - usé 6 hojas de acrílico de tamaño A5 . Rojo, amarillo, verde, azul, púrpura y claro. Cada hoja es lo suficientemente grande como para cortar 2 piezas. Por lo tanto, la total profundidad máxima del reloj será el espesor de una pieza de hojas x 2 x 6 la hoja por hoja. He usado hojas de 3mm y utiliza una sola pieza de color púrpura en el centro para un aspecto más agradable, así que mi reloj tiene una profundidad total de 33mm.
  • Self Tapping tornillos - uso número 2 tornillos (2.2 mm) de longitud 25 mm 8 x. Un he mencionado anteriormente, la profundidad total del reloj es 33mm, que es más grande que los tornillos. En orden para los tornillos unir, se debe ser más de la mitad de la profundidad del reloj y sólo 4 tornillos do la tenencia real mientras que los otros 4 se corta más corto y se utilizan sólo para la estética. Esto se explicará en detalle más adelante.
  • Cortador del laser - usted tendrá acceso a un cortador del laser. Usé en mi local FabLab en Cockermouth. Así que, aquí está un rápido grito hacia fuera a los chicos de la FabLab BEC! Gracias chicos!
