Añadir una mesa de fresadora con colector de polvo a la Sierra de mesa

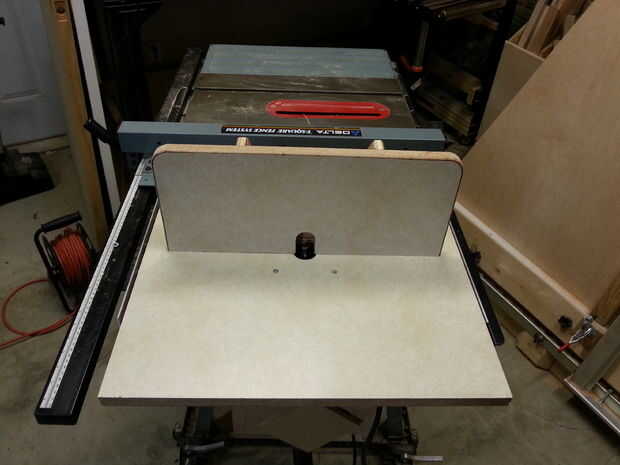

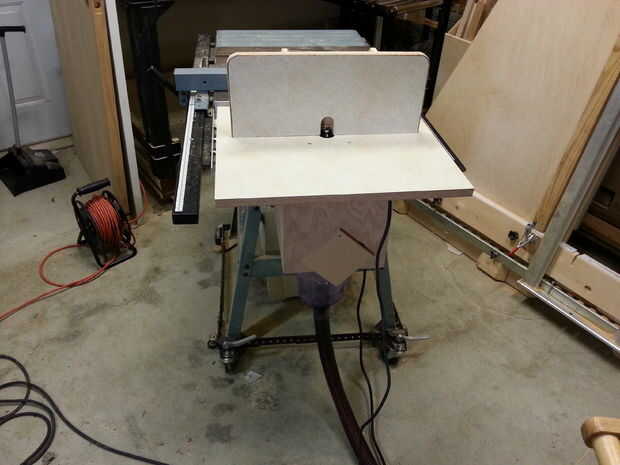

Este Instructable muestra cómo modifiqué mi sierra de mesa portátil para reemplazar el Banco de extensión derecha con una mesa de fresadora con bisagras. El diseño de mesa con bisagra permite un fácil acceso cambiar brocas y ajustar la profundidad de bits. La sección del router también se incluye recolección de polvo y para reducir el ruido del router.

Este Instructable muestra los detalles sobre cómo modifiqué mi tabla portable de contratista Delta vio. Desde sierras de mesa varían en detalles de construcción, tendrá que modificar el enfoque de construcción según sea necesario para su sierra de mesa.

Mi inspiración para esta herramienta vino de "Práctica tienda de gabinetes" Tom Clark (páginas 36-41). Él describe cómo construir una mesa de router independiente superior con bisagras con recolección de polvo. He modificado el diseño de Tom para mi sierra de mesa.

Tom tenía varios requisitos de diseño para su mesa, incluyendo:

1) tapa suave

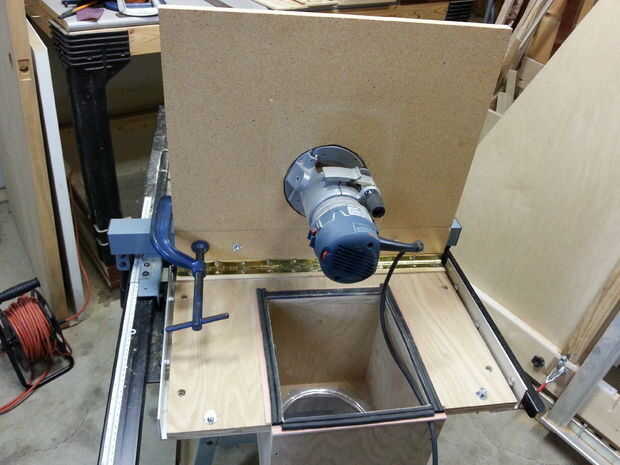

2) top con bisagras para permitir el fácil acceso para router bit reemplazo y ajuste

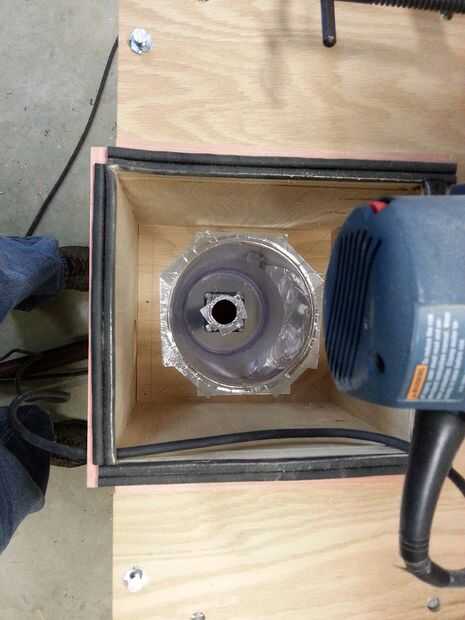

3) colector de polvo incorporado

A la que he añadido los siguientes requisitos:

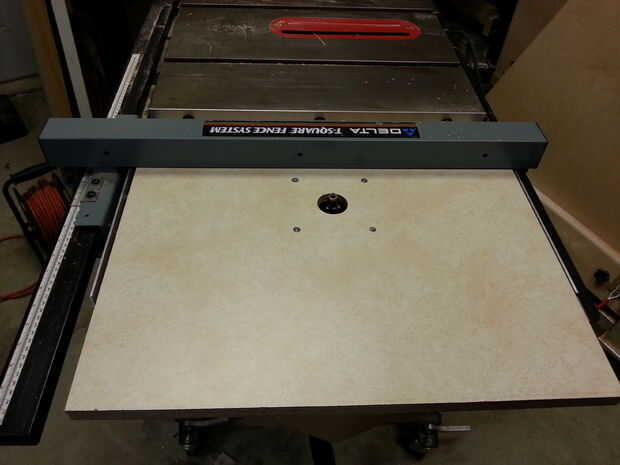

4) la mesa de fresadora tuvo que encajar como una tabla de extensión en mi sierra de mesa

5) facilitar el retiro del router para otros usos si es necesario

Acabo de poner la mesa de fresadora en servicio y parece cumplir todos los requisitos anteriores. Te proporciono más información como lo uso con el tiempo.

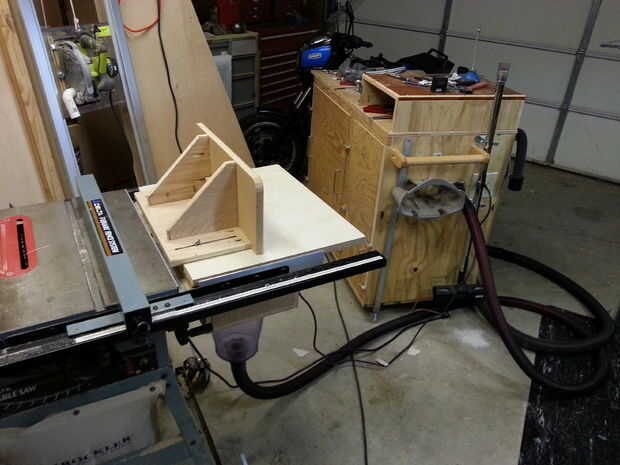

Nota: tuve que modificar el método de recogida de polvo para que la succión proviene de la parte inferior en orden para que funcione con mi aspiradora de taller.
