He visto un Arduino DIY para una lata Altoids en veroboard pero que participan un montón de cables y he visto un ejemplo aquí. Ese último ejemplo por Christian Aschoff sin embargo costaría un euro 32 Estimado, sólo para el PCB si a través de Fritzing.org ya que es aproximadamente 54 cm cuadrados.
Por lo que necesitaba para grabar yo mismo, que significa solo echado a un lado.
Este instructable es no una guía sobre cómo construir ese completo "Altduino", como que todavía no hay fotos y dejar el proyecto por ahora, pero yo sólo quería compartir el diseño de la impresión para aquellas personas que pueden estar pensando en construir uno ahora mismo.
Como es una cara, necesita hacer unos puentes de alambre y de hecho necesita un cable a soldar entre el pin 1 del ATMEGA 328 y el pin de 'reset' en el encabezado.
La programación del chip pasa por un encabezado FTDI que puede modificar, dependiendo de la secuencia de pines de interfaz FTDI de yr (utilizo un rs232 para interfaz TTL con un MAX232)
lo PCB también tiene algunas pastillas para experimentar, pero sólo uno podría construir una serie convertidor TTL en esa zona y ser totalmente 'independientes'
Puede haber un mejor diseño y si alguno de ustedes llegar a una mejora me interesaría verlo.

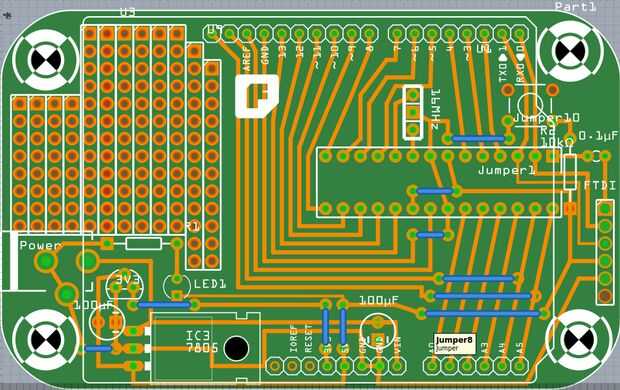

Printdesign (Fritzing) está unida.
