Agua medidor + Arduino = Aquameterduino!

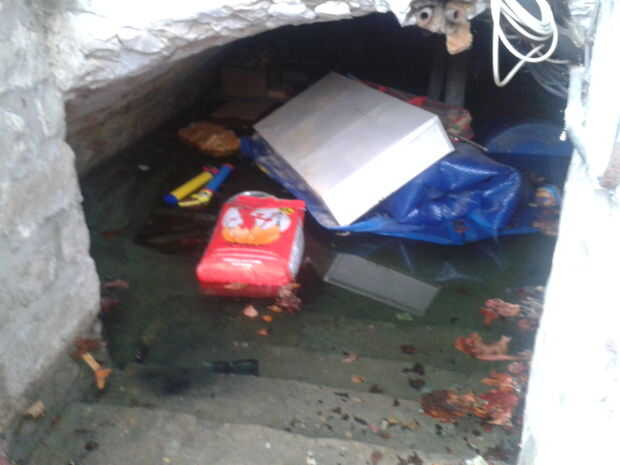

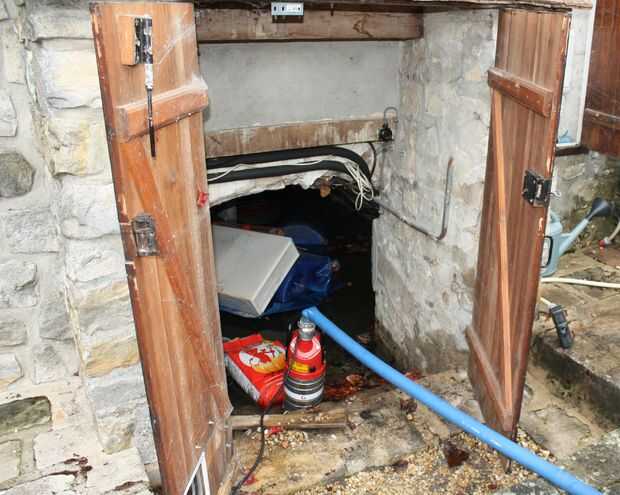

Después de un daño de agua mala (nuestra bodega básicamente llena para arriba mientras que estaban ausentes por varios días), decidí vigilar nuestro consumo de agua para las anomalías. Entra en Arduino...

La idea de este proyecto es utilizar un arduino para contar cada gota de agua que pasa por el medidor de la compañía de agua. Arduino dijo tiene que estar conectado a mi LAN que yo puedo consultar sobre una base regular, también debe ser tiempo de (real) lo que puede el consumo de agua de la marca de hora.

Para este proyecto necesitarás:
-un arduino
-un escudo de ethernet + sd card (basado en el chip W5100)
-un escudo de proto
-un reloj en tiempo real (http://www.ebay.com/sch/i.html?_nkw=DS1307+Based+Real+Time+Clock)
-un disparador de shmitt (p. ej. 74C14N)
-capacidad (1 microF)
-algunos resitors (20kohm y sobre 100Kohm)
-un interruptor de láminas
-un medidor de agua activado por el interruptor reed (Gioanola, sobre 75 euros http://www.gioanola.it/download/downen/08_eloutput_EN_HI.pdf)

Opcional:
-un juego de cables de POE pasivos (http://www.ebay.com/sch/i.html?_nkw=Passive+Power+over+Ethernet)

referencias:
http://www.ganssle.com/debouncing-PT2.htm
http://www.Ladyada.net/Learn/Arduino/ethfiles.html
http://www.cosm.com/
http://www.gioanola.it/download/downen/08_eloutput_EN_HI.pdf

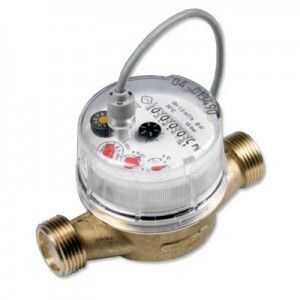

Pregunté a un profesional para montar un metro de agua básico justo detrás de la empresa de agua uno (que por ley, yo no puedo tocar). Dicho medidor básico tiene un imán pequeño en una de sus ruedas internas y viene con un interruptor de láminas. Así, en la práctica, cada vez un litro pasa a través de él, el interruptor está cerrado momentáneamente. Por supuesto este interruptor debe ser de rebotados. Esto podía hacerse por software pero regresaremos a la...

El arduino servirá solicitudes http básica que se puede consultar sobre la LAN y también registrará su actividad en una tarjeta SD. Así que este arduino será uno muy ocupado... a veces. Por lo tanto, la necesidad de que el interruptor de láminas las señales ser transportados a través de interrupciones para que no te pierdas ni una señal. Esto básicamente excluye contra rebotes el interruptor a través de software como las interrupciones y los temporizadores no convivir bien.

Debouncer de hardware entonces es!
