Advanced USB cargador de batería

Hola a todos,

Cargadores de USB puertos en equipos siempre ha sido absolutamente un poco de una molestia para mí. Esto lo digo porque tengo 2 reproductores de mp3 y pronto voy a propio y Amazon Kindle. Así que empecé en la construcción de un adaptador de corriente para recargar mis dispositivos en lugar de comprar de algún lado. El proceso primero fue bastante frustrante, en parte porque cuando primero construí el circuito que dio una producción de 4.97V en el carril positivo de puerto USB, reproductor mp3 no acepta el cargo aunque la tensión era absolutamente dentro de gama. La segunda parte que fue frustrado había construir una placa de circuito impreso desde cero para el primer circuito, por cierto he utilizado un LM317L, ah, Qué desperdicio de tiempo...

Desde el primer intento fue un busto, comencé a investigar acerca de USB (grande de wikipedia), y que, bien desde el Kindle manual dice "use un cargador que cumple con Rev.1.2 de carga de batería USB", he descargado 1.2.pdf carga de la batería USB (desde USB carga Rev. 1.2). Fue un infierno de un documento técnico, ufff!

de todos modos, después de todo lo que me enteré de que ciertos dispositivos (Apple iPhone, iPod) requieren tensiones diferentes en los rieles USB para inducir en la carga, para mi mp3 jugadores (Transcend MP330K) los voltajes en los rieles es una necesidad. Pero esto no es cierto para todos los dispositivos, algunos teléfonos baratos podrían aceptar sólo la 5.0V que el USB tiene que ofrecer. Pero ahora este es el mejor FAIL-SAFE en USB de carga.

Por lo general un puerto del cable USB tiene 4 cables/asignacion de terminales.

1. VBUS - rojo (o naranja) + 5V

2. D--Datos blanco (de oro)-

3. D + - verde datos

4. GND - negro (o azul) tierra

En el caso de carga USB de algunos dispositivos que requieren voltajes adicionales + 5V en el bus de carril no es suficiente. El D - y D + tiene que ser en un cierto nivel de voltaje para aceptar una carga fuera del puerto y los niveles de tensión el D + y D-están en determina la cantidad de corriente de que los dispositivos bajarse desde el puerto de carga.

Si desea cargar su dispositivo usando un máximo de 500mA, que es típico de pequeños dispositivos, proporcionando un voltaje de + 2V para el D + y D - hará que el dispositivo de extraer un máximo de 0, 5A.

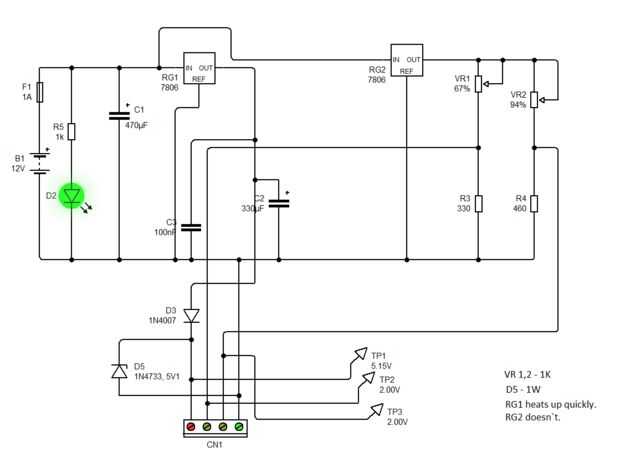

Si desea una carga más rápida podría hacer que el dispositivo extraer un máximo de 1A estableciendo el voltaje de D + para 2.00V y D - a 2.80V. Usted podría ir incluso hasta 2A por valor D + 2.80V y D - a 2.00V, pero ten en mente 2A no puede lograrse mediante el circuito que voy a demostrar. Es importante mantener estos voltajes incluso cuando el cargador está bajo cargas pesadas.
