Adición de una fuente externa a un concentrador USB barato

Un día me encontré en la necesidad de un concentrador USB con una eterna fuente de alimentación pero cuando fui a una tienda que verificados pueden ser bastante más caros que los que no ha\ve fuente de alimentación externa. No es gran cosa, "Lo justo por una barata una y agregar la fuente de alimentación externa", pensé. Y eso es lo que hice! Después de todo tuve que añadir un cable de VCC, otro a GND y corte el cable VDD del cable USB que se conecta a la computadora... Por lo tanto, fui a una tienda y compró el hub USB USB 2.0 más barato que encontró y llevó a la casa para algunos pequeños hackear.
Este instructables tiene sólo 7 pasos:

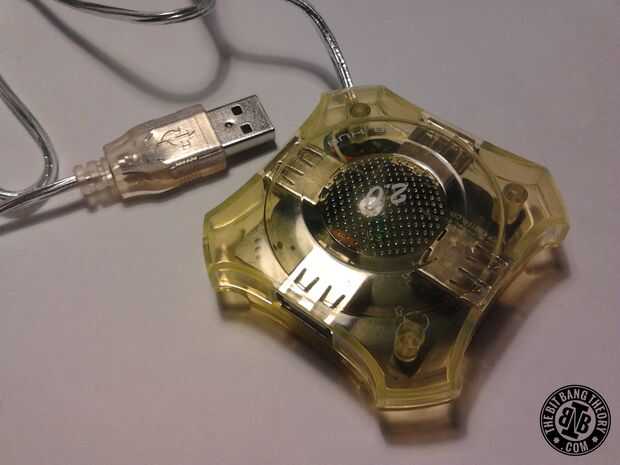

  1. Inspeccione el hub USB para detectar signos de mejoras
  2. Abrir la caja
  3. Localizar las huellas GND y VCC y soldar un cable a cada uno de ellos.
  4. Suelde un conector de los cables.
  5. Corte el cable VCC (rojo) del cable USB que conecta el centro con el ordenador.
  6. Si es necesario, modifique el recinto para hacer accesible el conector para la fuente de alimentación.
  7. Cierre del recinto

Para este instructivo usted necesitará las siguientes herramientas:

Usted también necesitará las siguientes habilidades:

  • Habilidades de análisis de circuitos básicos (pruebas de continuidad, medición del voltaje)

Para mejor calidad fotos echa un vistazo http://www.thebitbangtheory.com/2012/06/adding-an-external-power-supply-to-a-cheap-usb-hub/
