Este proyecto se propone para mejorar la utilidad de la lámpara del día Solar que fue publicado anteriormente en Instuctables:
En el proyecto propuesto, dos matrices adicionales de LEDs pequeños están conectados con el panel solar. Estas matrices de LED adicional están diseñadas para extraer menos de 0.5 W de potencia, por lo que la intensidad de luz de LEDs blanco principal no se reduce significativamente. Este esquema de Add-on ofrece características adicionales que se explican en detalle en este artículo.

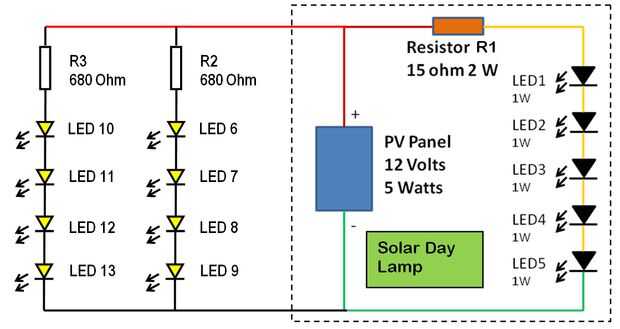

La figura 1 muestra el diagrama del circuito del esquema propuesto. El circuito original de la lámpara del día Solar está encerrado en líneas discontinuas. Dos matrices de LED más de LED6 LED9 y R2 más LED10 LED13 y R3 están conectados al Panel PV. Estas son de color amarillo bajo consumo LED. Las resistencias R2 y R3 limitan la corriente que fluye a través de estos LEDs. A continuación se detalla el procedimiento de construcción paso a paso.

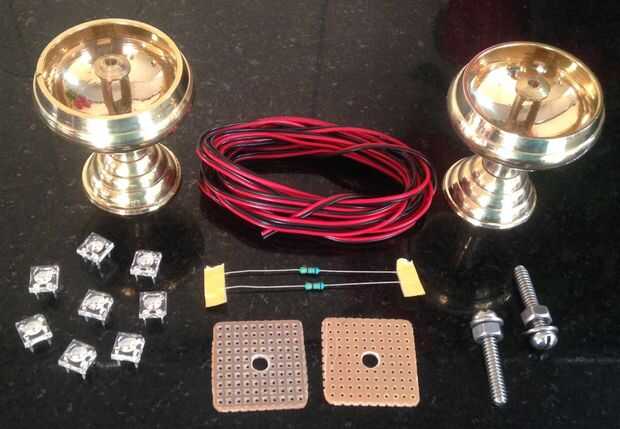

Material: material siguiente es necesaria para la fabricación de los LEDs de Add-on (ver Fig. 2)
- Lámparas de aceite de latón, 2 piezas
- Cuadrado de color amarillo LED, 8 piezas
- 1 pulgada por 1 pulgada de propósito general PCB, 2 piezas
- Tornillo, arandela y tuerca, 2 juegos
- Resistencia de 680 ohm 0.25 W, 2 piezas
- Cables de
Nota: sobre la lista de material es sólo para las lámparas adicionales. Para lámpara de día, compruebe por favor el link mas arriba para la lista de material necesario.
