3 º en una serie

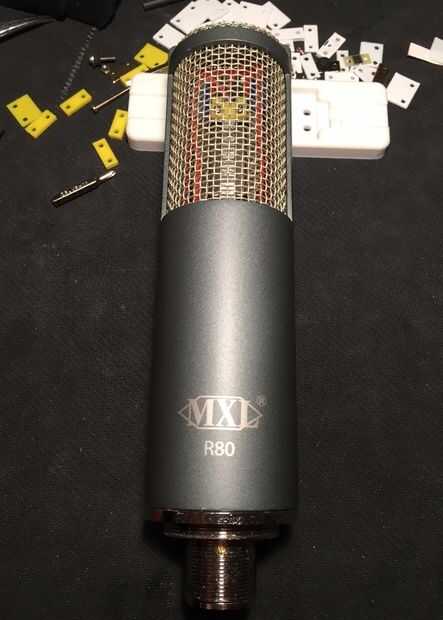

Hola, esta es mi tercera en una serie de mejoras del micrófono de cinta de DIY. En este Instructable particular, además de simplemente volver a ribboning un braguero de micrófono MXL R80 (utilizando una plantilla de alineación fiel cinta impresa 3-d), voy a presentar un par de otras opciones también. A pesar de todo, en todos los casos, reemplazaremos el transformador común con un transformador mejorado. Otra vez, yo estoy confiando en mi amigo Rick en www.diyribbonmic.com/parts para su transformador de OTA-1 en este ejemplo.
Opciones:

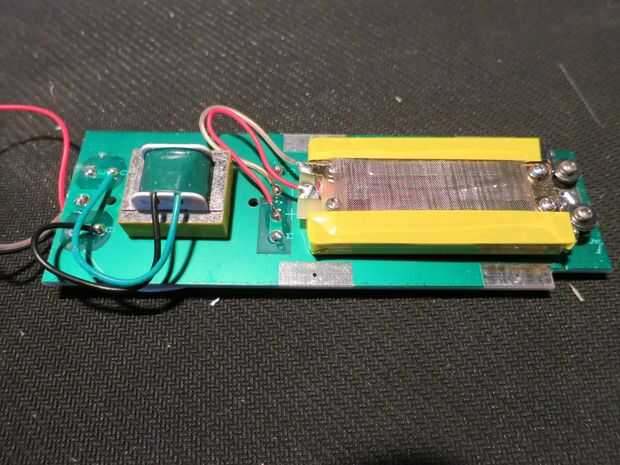

1) en primer lugar, puede volver a utilizar el marco común del tablero de circuito impreso MXL, hacer un par de mejoras que, reemplazar el transformador y vuelva a montar la armadura de cinta tal como se suministra.
2) a continuación, se puede 3-d imprimir un reemplazo para la placa de circuito impreso y utilizar armadura de cinta de Rick para el elemento de la cinta. Esto permite que la armadura de la cinta ser suspendido en el centro del cuerpo mic utilizando unos soportes de esquina 3D flex impreso. La cinta de Rick es sobre dos veces la longitud de la cinta R80 stock.

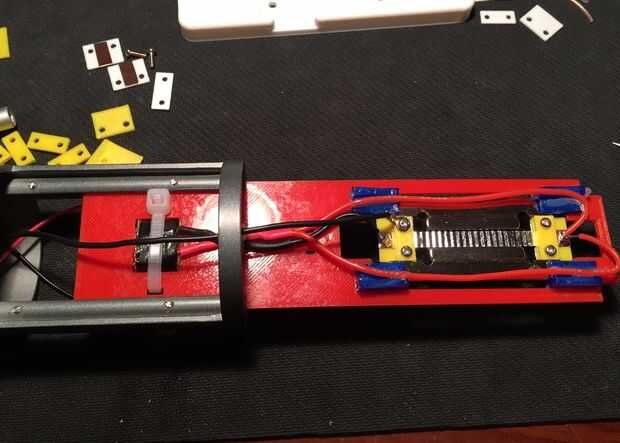

3) en el tercer enfoque, he creado otra vez un marco imprimible 3-d de reemplazo para suspender el braguero de MXL R80 utilizando la misma versión de las suspensiones de esquina de filamento de flex. Le llevará a través de todos los pasos de este tercer enfoque, pero los dos primeros enfoques son esencialmente intercambiables.
Si usted está preocupado acerca del uso de plástico para el marco del braguero motor de cinta, se puede siempre utilizar como plantilla para cortar su propia placa de circuito impreso. Sin embargo, hizo tan grueso como sea posible mientras que todavía el montaje en la ranura y parece bastante robusto para mí.
Otra vez, para hacer de esto una completa e independiente Instructable, voy a cortar y pegar una buena porción de mi Instructable 1 º (actualización del MXL 990 cinta) aquí, particularmente con respecto a la preparación para el material de la cinta y cortar la cinta sí mismo. Voy a hacer ajustes según sea necesario.
