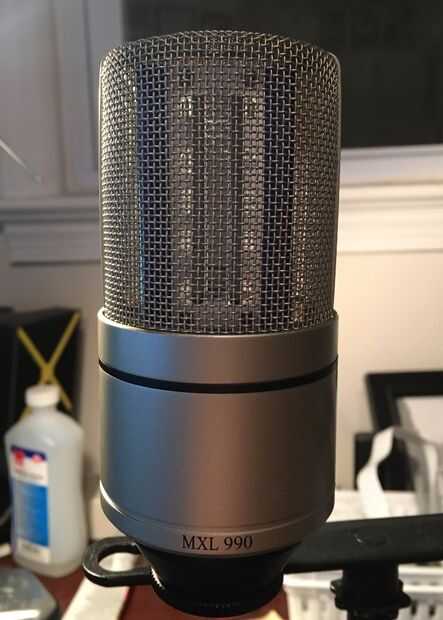

Actualización de micrófono para MXL 990 la cinta

TL; DR – soporte 3D cinta impresa, soporte 3D transformador impreso para MXL 990 Mic, junto con una plantilla de alineación de la cinta de un elemento de la cinta de www.diyribbonmic.com/parts .

Por cierto, esta es la versión de condensador de este micrófono MXL. Al parecer tienen una versión de la cinta también en el mismo cuerpo.

Actualizar 20160123: Sigo aprender y han encontrado que usando papel de copiadora de 22lb en lugar de papel de pergamino produce una ondulación más pronunciada en la cinta. También, en lugar de la tuerca de latón, me cambié a un tubo de latón, por lo que yo puedo girar el tubo para alinear la cinta. Mi idea inicial de la tuerca era le impide poder girarlo, pero he encontrado que necesita una manera de ayudar a centro de la cinta.

Mi viaje

He estado un tiempo buff audio tiempo y músico, que tiene un estudio de grabación pequeño en mi sótano. Siempre me ha fascinado la cinta 'buena' costosa micrófonos fueron, sin embargo, su construcción fue muy simple. Si usted recorrer la web, verás que sin duda no soy el primero en ir por este camino de micrófonos de cinta casera. Hay un número de buenos recursos que hay en la serie de tubos. Pero, por supuesto, a pensar soy un poco diferente, y puede ser el juez de eso. Mi enfoque ha sido utilizar cuerpos de micrófono barato y actualización, en lugar de hacer un cuerpo desde cero. Esto tiene algunas limitaciones con respecto a las dimensiones del cuerpo, pero creo que da un aspecto mucho más profesional. Al mismo tiempo, ahora tienes que convencer a alguien que las agallas que MXL es mucho mejor de lo que imaginas. Pero una vez que se escuchan, creo que serán capaces de hacer ese juicio. Además, con mi nueva impresora 3D, pensé podía diseñar e imprimir cualquier cosa que necesito podría ayudar en el proceso, y parecía algunas herramientas y plantillas faltaban de todos los demás puestos que había visto.

A partir de un Kit de

Lo que empezó este viaje para mí funcionaba en Rick en www.diyribbonmic.com/parts (tristemente, era más de un año antes de que finalmente pude conseguir el tiempo para terminar este proyecto). Vi que tenía todo que lo necesario para hacer un elemento de micrófono de cinta (motor), transformadores e incluso un micrófono completo, junto con un excelente conjunto de instrucciones y vídeos. Fue muy fácil de comunicarse con, y tenía numerosos correos electrónicos con él antes de que incluso compré el kit. Pero para ahorrar tiempo y dinero en efectivo, quería equipamiento un viejo micrófono MXL.

Ser un ingeniero, la primera cosa que hice inmediatamente después de ordenar mi kit, era ver cómo mejorar lo que ya era una buena cosa. Un par de cosas inmediatamente me llamó la atención. 1 º fue que no importa qué, yo sabía muy bien que necesitaría para finalmente volver a lo de la cinta. Y yo quería hacer ese proceso tan fácil como sea posible. Y yo quería ser capaz de montar y desmontar el mic limpiamente. Así que empecé a trabajar en algunas partes impresos 3D.

Pero antes de empezar tendrá que golpear sitio de Rick en www.diyribbonmic.com/parts y comprar el kit del motor de la cinta y su transformador OTA. Se necesita un micrófono MXL 990 y los archivos de impresora 3-d en thingiverse.

Por qué Mics MXL

En una palabra, son baratos, fáciles de encontrar, y mucha gente los compra como parte de su equipo de estudio 1 º, para luego acabar lanzando ellos en la parte posterior del armario en algún lugar mientras se mueven obtener mejor engranaje de calidad. Así que son buenos candidatos para canibalizar para actualizaciones. Mientras que rasga las capas internas de la malla de la cesta es un poco de un dolor en el trasero, no se puede superar como un cuerpo mic Niza como base para una actualización. Y más a menudo vienen con un montaje de choque decente. A menudo encontrar usados por menos de $50 cada en craigslist y encontró 4 por $25 cada uno. Rápidamente se pegan una calidad cinta Motor y transformador en uno, convierte en sonido como un micrófono cuestan $1,000 o más.

1 º es una serie de

Esto es en realidad el 1 º de una serie de Instructables, con colindantes 3D archivos imprimibles para actualizar o construir totalmente un micrófono de cinta. Ya que es mi primera, estoy haciendo lo bastante detallada. Los que siguen no será tan largos.

Este Instructable es tomar un elemento de micrófono de cinta (motor) de Rick en www.diyribbonmic.com/parts junto con su transformador OTA y actualizar una 990 MXL utilizando algunos 3D impreso accesorios y herramientas.

En los próximos meses que ofrecerá hasta otros Instructables. Recientemente he terminado un upgrade para el micrófono de cinta MXL R144 (en última instancia, planea construir un preamplificador con phantom en este cuerpo) y pronto estarán trabajando en actualizaciones similares para el micrófono de cinta MXL R80. Todo esto culminará en última instancia en un completo 3D imprimible micrófono de cinta (activo, con un preamplificador de Phantom powered), que también espero a la CNC un motor metal. Vendrán en el tiempo.
