4 motor 100mw 532nm láser espirógrafo presupuesto construir

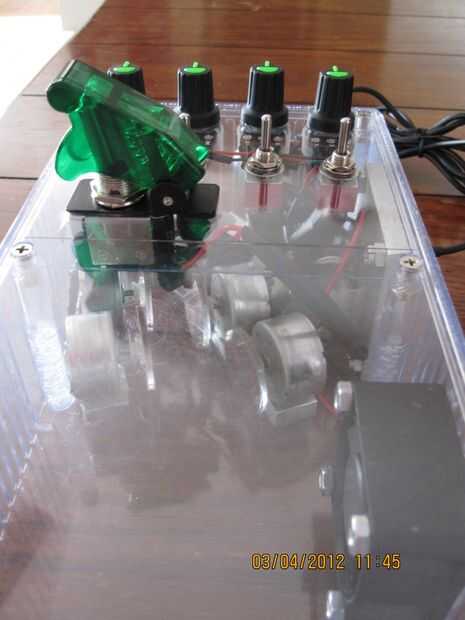

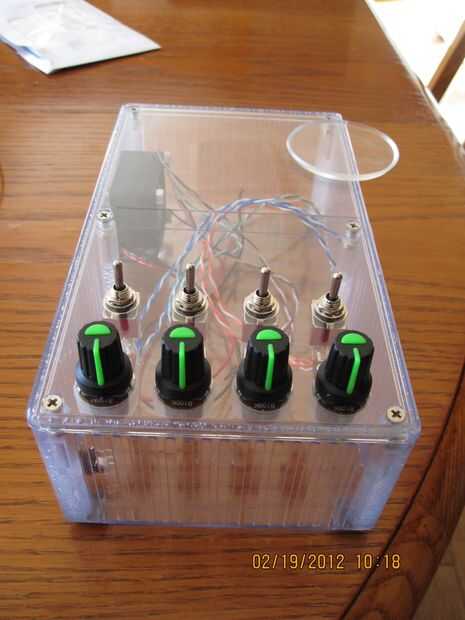

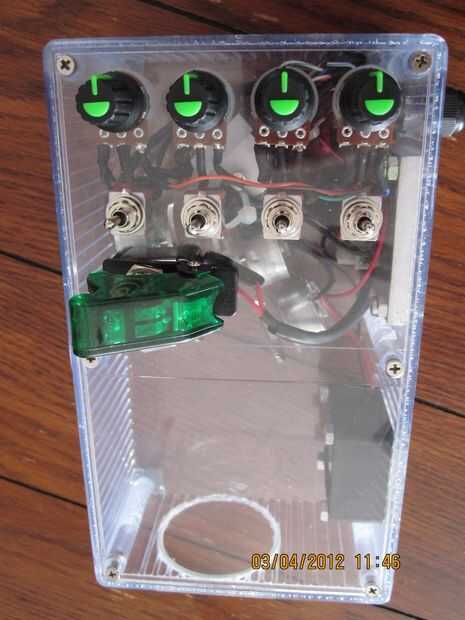

Siempre quise construir un espirógrafo láser. Me inspiré en este sitio de construir motor 4 Quackmaster Dan. Se me ocurrió con mi propia versión como no quiero usar un dispositivo de mano o baterías. Gracias a todas las estructuras publicadas para los consejos e ideas!

Todo fue comprado de eBay con la excepción de la caja de proyecto que he comprado de Digi-Key. Traté de seguir con nosotros vendedores y 1 artículo vino de China. Voy siempre con ofertas con envío gratis siempre que sea posible.

Vendedor de e-bay de USA "thaishine" tenía la mayoría de las piezas y su envío es relámpago rápido y gratis! A+++++++++

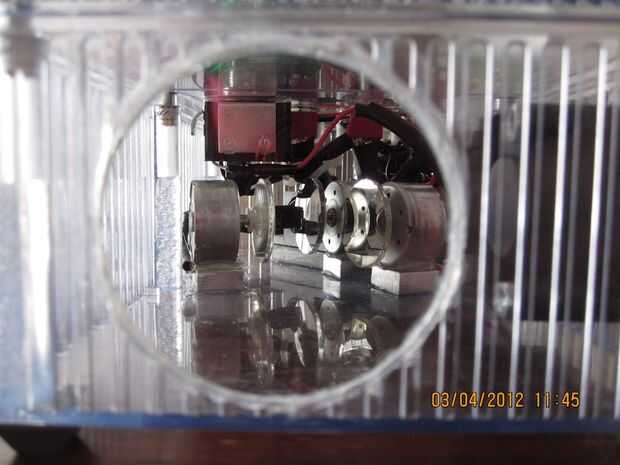

El módulo nm 532 compré fue de 13mm y tuve que perfore el soporte de aluminio 1mm para montar el módulo. Deseo que no había usado tal un gran "interruptor principal" como empequeñecido los otros componentes. También fue la parte que esperaba de China. Sacrificado un viejo cable de ordenador DB-25 para el cable necesario. Seguí a esquemas de cableado de otro espirógrafo mostrados aquí en este sitio. El lente que usé era una pieza vintage revestida biselada que recibí de e-bay. Usé una Dremel para biselar el orificio para la lente usando una arandela plana ligeramente más pequeña pegada en el interior de la caja del proyecto como guía. He utilizado chatarra 1/4" bloques de aluminio cortadas a la anchura de los motores de CD-ROM como disipadores de calor,, el regulador 317, etc..

2 parte epoxy se utilizó para encolado de los disipadores de calor para los motores, pero he utilizado pegamento caliente para fijar los motores de CD-ROM a los disipadores de calor por lo que pude cambiarlos si llegaron a ser defectuosos. Montara el LM 317 a un pedazo de 1/4" de aluminio unido con pequeños tornillos y tuercas a la caja del proyecto. Utilicé un trozo de regleta de bornes para hacer las conexiones. También había conectado el ventilador de la misma manera y perforar una serie de orificios para la ventilación de enfriamiento. Usé un 7VDC - CA fuente de alimentación y se dejó caer la tensión a 3VDC para el módulo de láser con un LM317. El ventilador y motores corren finos 7VDC. Se alinearon los espejos uno a la vez y después fueron montados los 4, luego cuidadosamente Marque el orificio a través del caso de la lente. Me centré el rayo láser cada paso del camino en cada espejo para asegurarse de que tenía todo bien alineada. Consejo: Hacer que todo esté alineado y funcionando correctamente antes de final pegamento hacia abajo de los motores!

Con los 4 motores que invertir dirección y con velocidad ajustable, los patrones son infinitas. GRAN PROYECTO!

Me tomó cerca de 4 semanas para reunir todas las piezas, pero iba para "Barato"! La construcción me llevó cerca de 6 horas para completar.

Construí este como un regalo para el cumpleaños de mis nietos en abril.

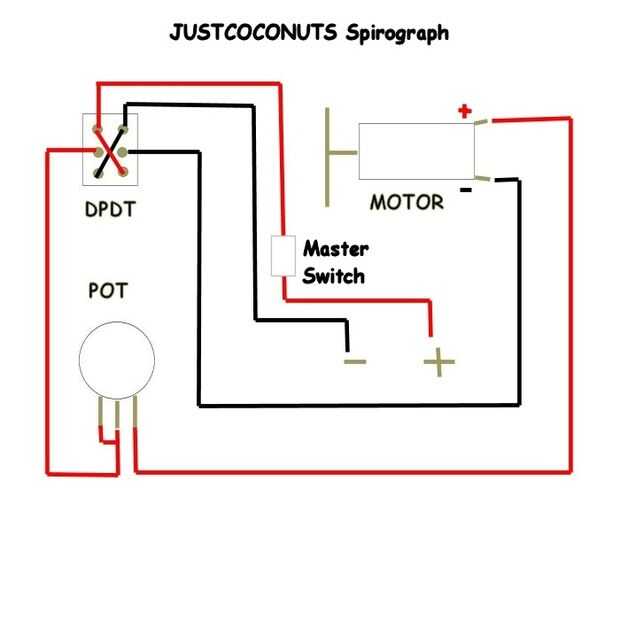

Esquema incluido.

Espirógrafo lista de partes:

1-Digi-Key HM961-ND caja polivinílico 7.48X4.33X2.39 "TR CL $12,51
1-532nm 100mw verde 13mm Módulo del diodo láser con controlador. $7,51

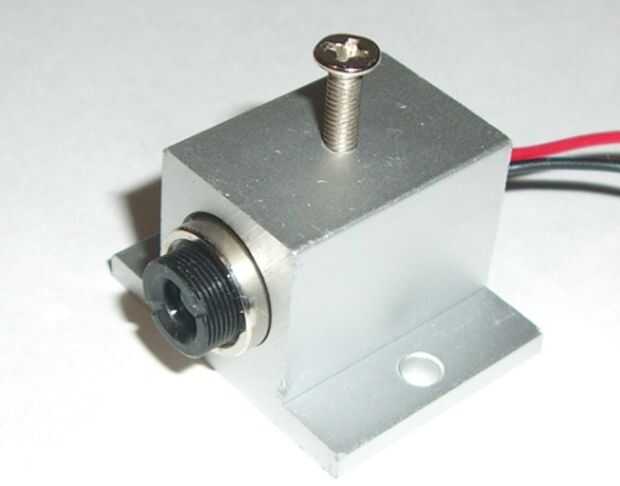

Montaje en disipador de calor 1-12X30mm para AixiZ 12X30mm. $3,95

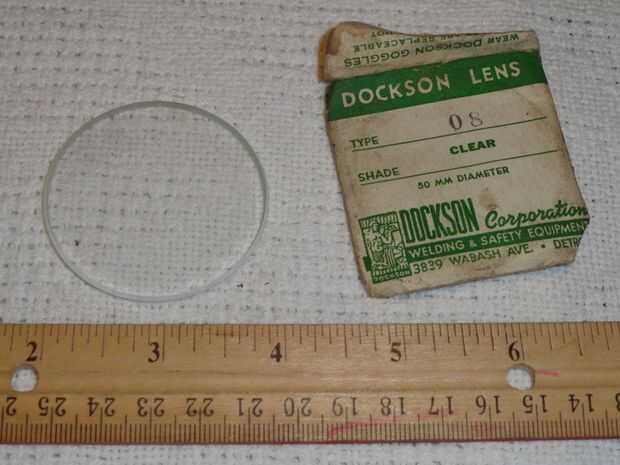

1-50mm revestido vidrio soldadores seguridad lente $1,00
1-Sunon MagLev Fan 30X30mm.  $2,70
4-pot perillas $.50 cada uno $2,00
4-100K OHM Potenciómetros rotativos forma cónica lineales $1,00 cada $4,00
4-CD-Rom motores $.59 cada $2,36
1-Master Switch W/verde LED $5,00 (pérdida de $5)
Regulador de voltaje LM317T 1 $34

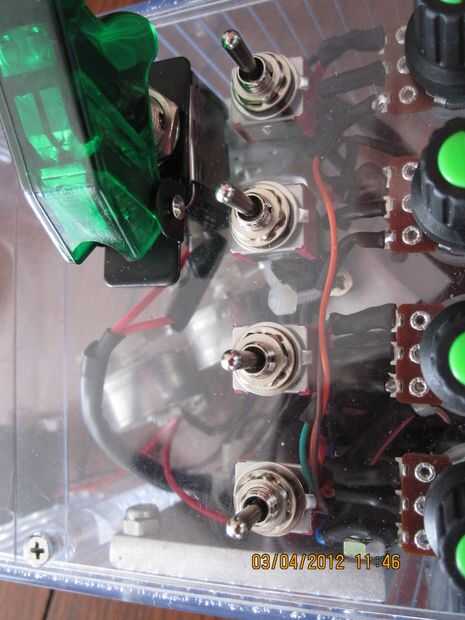

4-mini Toggle Switch DPDT $1,00 cada $4,00
Glándula de Cable de 1-4mm $.20
4-1" redonda de vidrio espejos $.8 cada $.32 $1,99 por 25 en manualidades de Michaels
(convertido en espejos frontal con espejo punta aquí en este sitio)
Pedazos de chatarra de aluminio, alambre de cable de ordenador viejo, tubería del encogimiento y 7 voltios fuente de alimentación de mi caja de chatarra.

Estructura costo total: $46,20
