3D impresión USB SHELL

en este ejercicio tuve que usar la tecnología de impresión 3d.

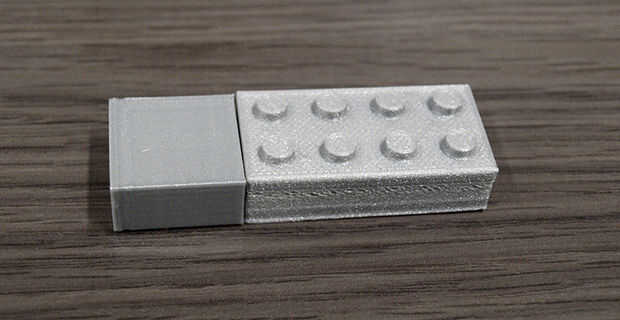

Me toke mi viejo USB roto como una inspiración y decidió hacer un nuevo shell para él. Quería la cáscara para ser como un ladrillo de LEGO. Puede descargar el ladrillo de LEGO real de internet como un fichero .stl, pero quería hacerlo yo mismo para practicar mis técnicas de Solidworks.

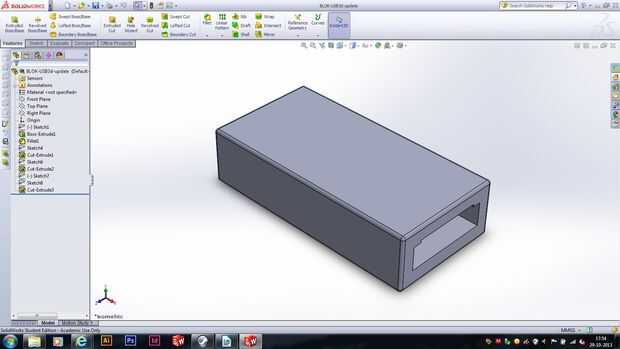

La forma es muy fácil de hacer y tienes que sacar corte los orificios. Asegúrese de medir el usb exacto como sea posible porque de lo contrario no cabe en la concha. También la brecha podría ser demasiado grande para que el usb no se pegue en la cáscara pero colgar suelto.

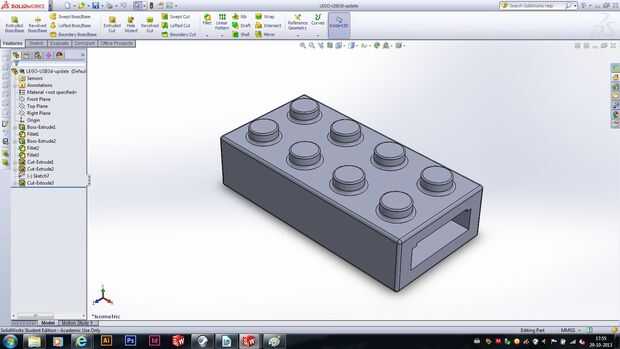

Después de que dibujo los círculos sacados en la parte superior de la en forma les sacó.

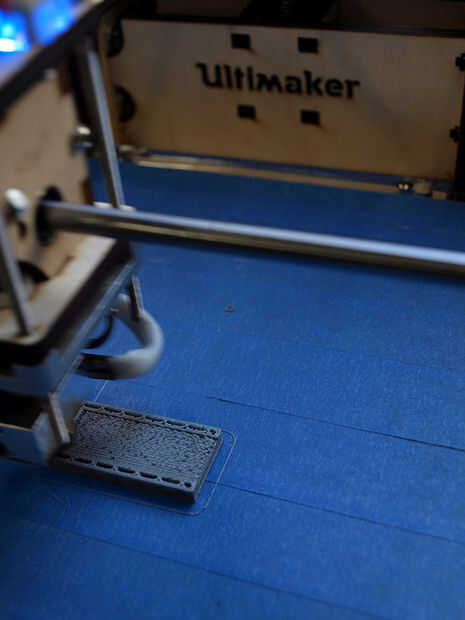

Me decidí a imprimir dos maneras; 1. con la impresora 3D grande y 2. Con el Ultimaker, para ver la diferencia.

1. fue la primera lista y por desgracia observó que la cáscara a pequeño para el usb. Cometí un error con el Dpto. Así que me he cambiado el archivo de Solidworks en las dimensiones correctas y posteriormente imprimí otra vez, pero luego con el 2. Ultimaker.

No estaba pensando, porque la Ultimaker se hace para prototipado rápido, así que debo han primero imprimí con la Ultimaker y luego con la impresora 3D grandes como resultado final.

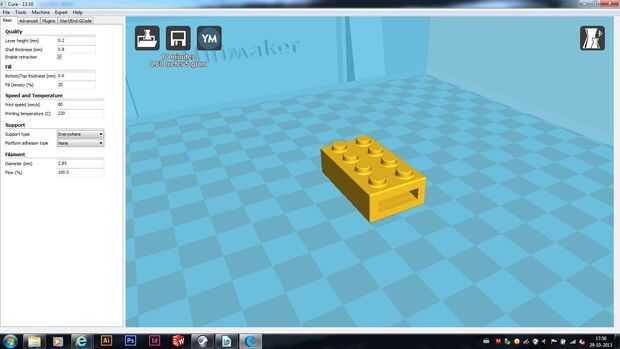

ADJUSMENTS IMPORTANTE EN LA CURA:
-Soporte tipo – en todas partes
– Ayuda rellenar – línea 10% estructurado (por lo que se puede quitar el material de apoyo fácil, o bien te quedas atascado)

Los otros valores se puede ver en la pantalla.

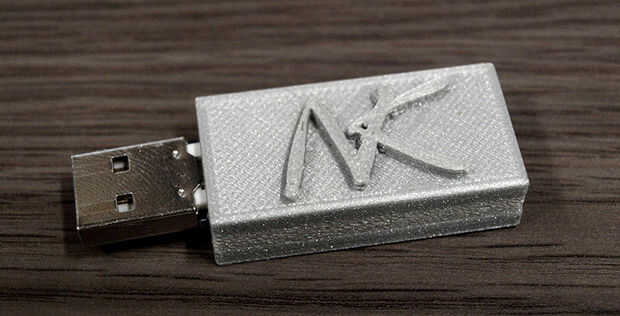

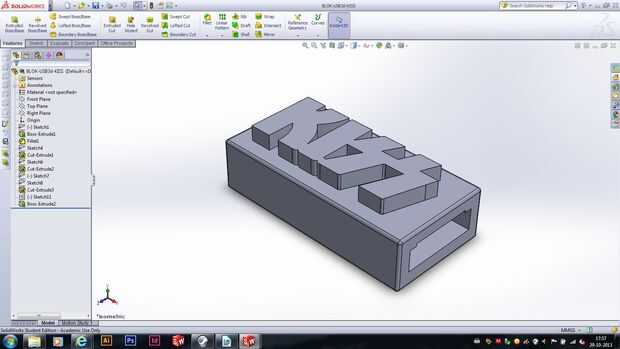

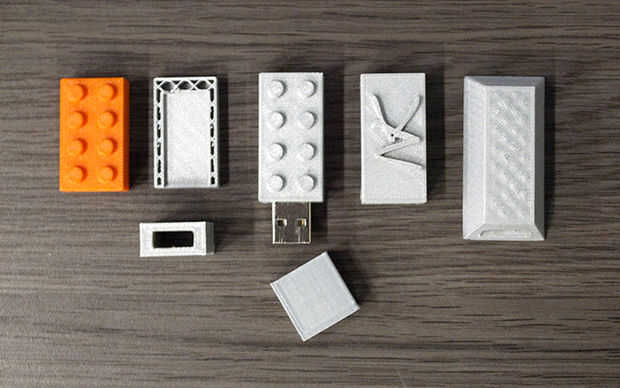

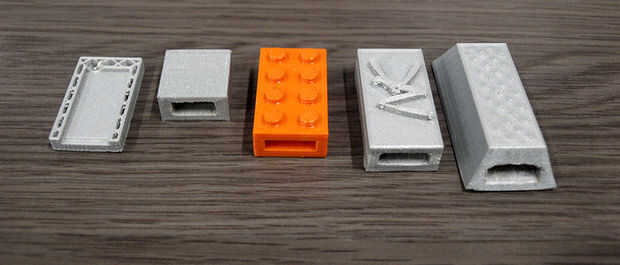

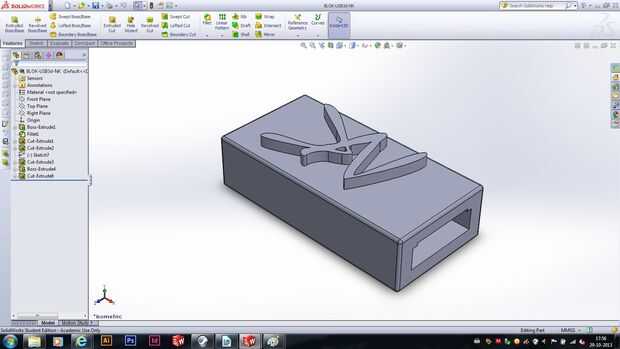

Cuando vi que el prototipo funcionaba decidí hacer más modelos. Quería probar mi insignia en ella. Por lo que exportar mi logotipo en Illustrator como un .dwg e importados en la parte superior de la concha.

También preparé un archivo para imprimir para mi sobrino. Tiene 13 años y le mostré lo que hice con el Ultimaker. Dijo él realmente le gustó y quiere su propia cáscara de usb con el logo de la banda KISS. Sólo tengo que imprimirlo...

Con este lo básico realmente puede hacer su propio shell de usb con la forma que desee.

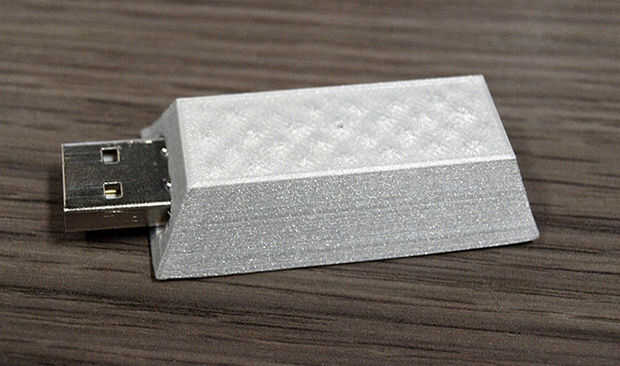

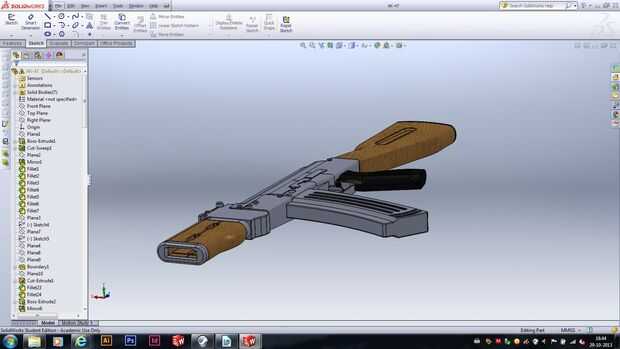

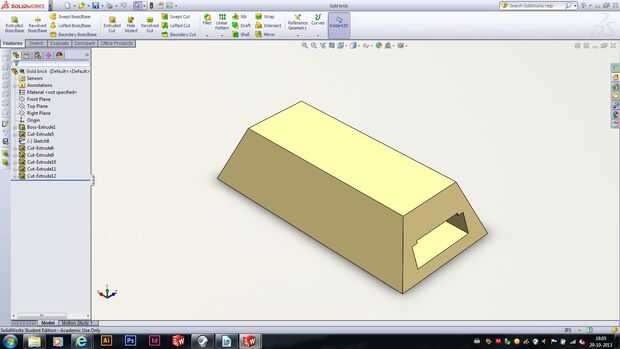

Por eso he intentado hacer un ladrillo de oro y una pistola.

La pistola que no imprimir antes de la fecha límite. Sólo quiero mostrar con este proyecto los ejemplos que usted puede hacer que usted es dueño de usb (shell) con cualquier forma que desee. Sólo construir y descarga lo y cortar la brecha derecha en para que quepa en el usb. Una vez tengas las medidas adecuadas, las posibilidades son ilimitadas.

No puso las medidas porque este es un viejo usb, no ahora que marca o tipo y no hay ninguna medida estándar para esto, así que lo mejor es medir a ti mismo.

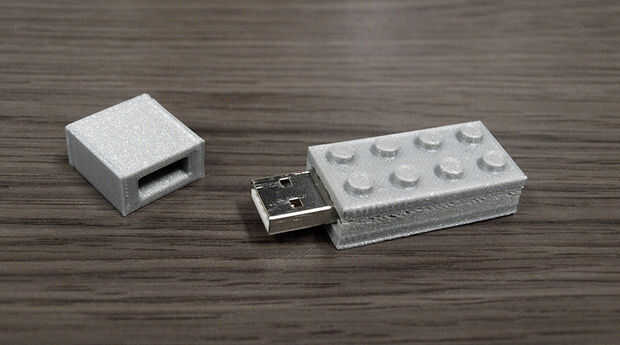

Al final que me decidí a hacer una tapa para el usb, así que no conseguir dañado. Es una opción extra porque no es un gran problema si no tienes una tapa en tu usb.
