Arte de PCB está incluido en este instructable así que usted puede hacer fácilmente!

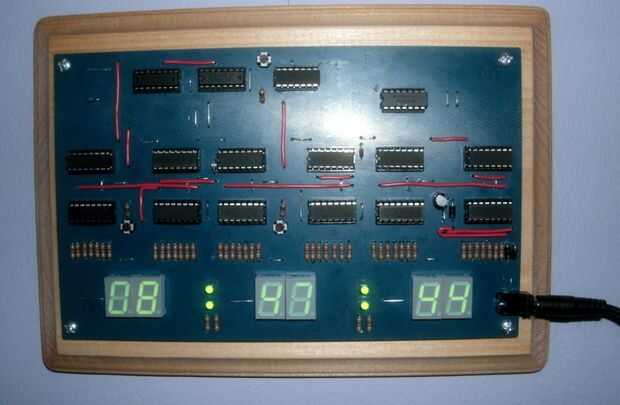

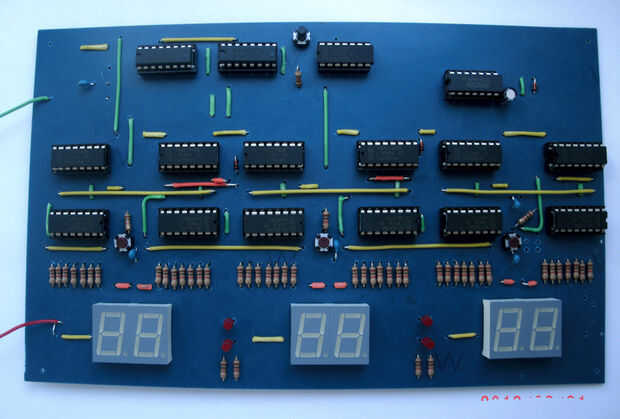

Un reloj de 24 horas basado en basado en contadores de década dual, puertas y portones, BCD a Decimal convertidores y un oscilador de cristal. No los reguladores micro aquí. Este instructivo contiene PCB arte así que usted puede hacer fácilmente su propio.
Cantidad está en paréntesis. Número de artículo en Digikey.com es paréntesis.
(6) 74HC390 contadores de década Dual [568-1442-5-ND]
(6) 4543 BCD a Decimal convertidores [568-3138-5-ND]
(2) 4020 divida por 16384 contador [296-2039-5-ND]
(1) 74HC32 cuádruple o puerta [568-1434-5-ND]
(1) 74HC08 Quad y puerta [TC74HC08APF-ND]
(39) 500Ω o 1000Ω desplegable de resistencias para displays de 7 segmentos
(3) resistencias 10kΩ
(6) Displays de 7 segmentos de ánodo común [160-1575-5-ND]
(4) 3 mm verde LED
(1) 100 uF Capacitor
(1) 0.1 uF Capacitor a través de oscilador de cristal
(1) CMOS 32.768 KHz oscilador [SER3618CT-ND]
(3) interruptores momentáneos [P8071SCT-ND]
(4) 3 mm verde LED
(1) enchufe [CP-102A-ND]
(1) fuente de alimentación 5V
